2022, Vol. 54
2. 中国科学院大学, 北京 100049;
3. 鹰潭农田生态系统国家野外科学观测研究站(中国科学院南京土壤研究所), 江西鹰潭 335000
土壤侵蚀导致土壤肥力下降、水体污染、空气质量降低[1]，严重威胁侵蚀区内的粮食生产及生态环境可持续发展。因此开展土壤侵蚀监测研究具有重要意义。传统的土壤侵蚀定位监测方法成熟多样，在实际应用中发挥了重要作用，但也具有一定缺陷性。径流小区法和水文学法[2]收集试验小区径流泥沙耗时费力，特大暴雨监测条件时有疏漏。针对侵蚀样点监测，核素示踪法[3]无法估算短期或某个特定事件引起的土壤侵蚀速率[4]，且符合要求的对照基准点难以寻找。侵蚀针法[5]受人为干扰影响监测精度较低。因此，土壤侵蚀定位监测需要新方法。
现代地形高精度测量为土壤侵蚀定位监测提供新技术支持。数字摄影测量技术获取影像纹理、光谱等丰富信息，监测速度快、存储成本低[6]，但无法实现密集植被覆盖下的地形测量，对大气能见度要求高。机载激光雷达(ALS)技术一般用于大、中尺度的滑坡、泥石流和冲沟等裸露样区侵蚀监测[7-8]，由于植被遮挡难以应用于林下侵蚀监测；地基激光雷达(TLS)克服ALS缺陷，其采用近距离观测及静态采集方式，生成更高分辨率和精度的3D模型[9]，更适用于小微尺度样区或样点定位监测[10-11]。但TLS监测土壤侵蚀还具有较高不确定性，如Li等[12]在室内模拟降雨条件下利用TLS监测土壤侵蚀量的相对误差为6.8% ~ 31.8%；Goodwin等[11]基于GPS全站仪单点地表高程数据验证了TLS监测地表高程的精度，结果表明两者的高程标准差为4.7 cm。因此，需要深入研究和分析TLS监测土壤侵蚀的不确定性因素，以提升监测精度。
在TLS监测土壤侵蚀过程中，监测精度受点位精度、配准误差、地表粗糙度及点云质量等产生噪声的影响[13]。为此相关学者提出最小变化识别度(minimum of level of detection，minLOD)，即TLS可识别高程变化的最小限度[14]，以区分高程变化噪声和真实高程变化量，进而提取真实地表形变，并确保TLS监测精度。Brasington等[15]曾提出基于两期DEM误差计算minLOD的方法，但未考虑配准误差的影响。Lague等[16]利用配准误差和地表粗糙度改进了minLOD计算方法，却忽略了点云缺失区域的实际高程变化。因此，需同时考虑配准误差和点云缺失区域的噪声，以优化空间尺度上的minLOD。
目前，已有研究多基于模拟降雨条件下裸露土槽径流实验开展TLS监测土壤侵蚀精度的评价[12, 17]，而在野外自然降雨和地表覆盖条件下TLS监测精度[14, 18-19]评价与分析严重不足。南方红壤区土壤侵蚀多发生在土壤母质出露、植被稀疏的山地丘陵区，TLS监测土壤侵蚀易受植被和砾石遮挡，影响点云数据完整性，进而影响监测精度[12]，TLS监测土壤侵蚀的可靠性尤需探究。因此，本研究通过设置不同植被类型和砾石覆盖的侵蚀径流小区，在自然降雨条件下利用采集的径流泥沙实测数据验证TLS监测土壤侵蚀量精度，并探讨不同地表覆盖条件下TLS的minLOD，为TLS野外定位监测土壤侵蚀提供参考。
1 材料与方法 1.1 研究区概况试验位于南方红壤丘陵区鹰潭红壤生态实验站(28°15′N，116°55′E)。该站处于中亚热带季风气候区，干湿季节明显，多年平均降水量为1 785 mm，集中在7—9月[20-21]；平均气温17.8 ℃，热量充沛。现有植被主要为马尾松(Pinus massoniana Lamb.)、象草(Pennisetum purpureum Schum.)和白茅(Imperata cylindrica (L.) Beauv)[22]。试验土壤为第四纪红色黏土发育的红壤[21]，土壤砂粒、粉粒、黏粒含量分别为24.56%、37.48%、37.96%，土壤有机质含量为18.07 g/kg，土壤容重为1.23 g/cm3[22]。
1.2 试验设计依据南方红壤侵蚀区常见的地表条件特征，2019年11月改建6个径流小区并开始试验(图 1)。P1 ~ P6小区改建前地表覆盖类型分别为不同高度和覆盖度的稀疏马尾松裸地、马尾松+象草地和象草地。各小区坡度为8°，水平投影面积2.5 m×10.0 m；小区四周用水泥板与外部隔开，在坡面下方设置3个径流桶以收集径流泥沙，桶高及内径分别为0.88 m、0.55 m。各小区内地表条件设置处理如表 1，其中，P1、P5小区设有稀疏低矮象草覆盖，平均高度为60cm；P3、P4小区分别均匀放置146.30、156.40 kg当地第四纪红色黏土层常夹有的长、宽分别为5.0 ~ 20.0 cm和5.0 ~ 15.0 cm鹅卵形石块，块石出露度[23](石块出露面积占小区面积百分比)平均为3.7%；P4、P5、P6小区留有7、8、8棵马尾松，平均高度3.2 m(图 1)，覆盖度35% ~ 46%。试验期间通过浅扒不断地破坏土壤表层结皮，人为增加侵蚀强度。
|

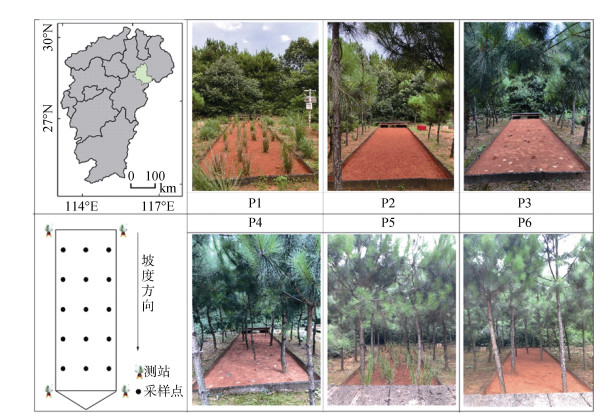

图 1 研究区概况图 Fig. 1 Overview of study area |
|
表 1 径流小区不同地表覆盖条件 Table 1 General characteristics of ground cover in runoff plots |
每次降雨并产生径流后，分别采集各小区径流收集桶中水样和过滤网袋中泥沙样，测定径流含沙量及泥沙含水量，测量径流桶水深及滤网总泥沙量。至2021年7月，各小区分别收集径流泥沙样品41组。同时，通过实验站内气象站点(http://www.yingtan.cern.ac.cn)获取同期逐日降水数据。
2019年11月、2021年7月利用地面三维激光扫描仪(Leica ScanStation P40)分别对P1 ~ P6小区进行四站扫描(图 1)获取TLS点云数据，各测站水平、垂直视场角分别设置为0 ~ 360°、–45° ~ 90°。为提高多站/多期点云数据配准精度，在小区周围设置3个水泥制固定基台，确保Leica黑白标靶每次均能放置在同一空间位置。扫描方位角和天顶角方向分别设置0.036°角度增量，在距离扫描仪10 m范围内点云间距小于5 mm。以2019年TLS第一测站的坐标系统为空间参考，利用Cyclone软件将多站/多期数据配准得到完整小区点云数据，并对明显植被点进行手动滤波。
在TLS扫描后随即沿坡面方向自上而下均匀设置了5行3列15个土壤容重采样点，获取各小区表层土壤容重平均值。土壤含水量、泥沙干重及土壤容重均利用烘干法进行测定[24]。
1.3 实测土壤侵蚀量计算各小区利用径流泥沙数据获得次降雨侵蚀量的计算方法如下式[21]：
| $ {S_i} = \left( {\frac{{{M_i}}}{{{V_i}}} \times {h_i} \times {{\rm{ \mathsf{ π} }}} \times {r^2} + {C_i} \times \left( {1 - {C_{wi}}} \right)} \right)/1000 $ | (1) |
式中：Si为第i次降水产生的土壤侵蚀量(kg)，Mi为径流样品泥沙干重(g)，Vi为径流样品体积(cm3)，hi为径流水深(cm)，r为圆柱径流桶半径(cm)，Ci为滤网泥沙湿重(g)，Cwi为滤网泥沙含水量(%)。
各小区观测期间平均土壤侵蚀强度(模数)计算如下式：
| $ {A_i} = \frac{{{S_i} \times 12}}{{{\text{are}}{{\text{a}}_i} \times 20}} $ | (2) |
式中：Ai为第i个小区土壤侵蚀模数(t/(km2·a))，areai为第i个小区地表面积(m2)，20(个月)指本研究中观测时段，12指一年的12个月。
1.4 TLS监测土壤侵蚀方法 1.4.1 点云滤波利用移动曲面拟合方法[25]进行点云滤波以去除植被、石块等非地面点噪声。考虑到各小区最大地物尺寸，首先构建10 cm×10 cm的固定网格，按平面坐标将点云数据网格化。将每个网格作为目标，依据地形坡度(Slope，式3)构建其邻域。基于大量实验确定，当Slope > 5°时选择领域为3 cm×3 cm网格，反之为5 cm×5 cm网格。然后，将邻域内各网格的高程最低值作为初始地面点，构建最小二乘曲面(式4)。计算目标网格中所有的点与曲面高差，通过设置高差阈值，去除非地面点。
| $ {\text{Slope}} = \frac{1}{{24}}\sum\limits_{i = 1}^{24} {\frac{{|Z - {Z_i}|}}{{\sqrt {{{\left( {X - {X_i}} \right)}^2} + {{\left( {Y - {Y_i}} \right)}^2}} }}} $ | (3) |
式中：X、Y、Z分别为目标格网高程最低点的x、y、z坐标，i为第i个邻域网格，Xi、Yi、Zi为第i个邻域格网中高程最低点的x、y、z坐标。
| $ {{\text{z}}_i} = {a_0} + {a_1}{x_i} + {a_2}{y_i} + {a_3}{x_i}{y_i} + {a_4}x_i^2 + {a_5}y_i^2 $ | (4) |
式中：xi、yi、zi分别为第i个初始地面点的坐标，a0、a1、a2、a3、a4、a5分别为拟合参数。
本研究的非地面点主要为树干、象草及石块，经统计与地面的高差范围为0 ~ 5 cm。为确定最优高差阈值，以0.5 cm为间隔，依次比较0 ~ 5 cm范围内不同高差阈值的滤波效果。试验表明P2小区最优高差阈值为2 cm，其余小区为1.5 cm。将距离曲面高差大于高差阈值的非地面点予以滤除，反之保留。最后利用反距离加权方法(IDW)对点云数据缺失区域进行插值，并生成各小区2019年11月和2021年7月两期完整DEM数据。
1.4.2 地表形变监测算法利用Brasington等[15]和Lague等[16]的计算方法，将配准误差和点云粗糙度纳入最小变化识别度minLOD计算。假设两期DEM误差相互独立，则计算公式如下：
| $ \min {\text{LOD}} = \\ \pm 1.96 \times \left( {\sqrt {\sigma _{{\text{DEM}}1}^2 + \sigma _{{\text{DEM}}2}^2} + {\text{registration error}}} \right) $ | (5) |
式中：
将DEM形变与minLOD空间分布数据叠加，获取监测的地表高程变化量。只有高程发生显著变化(高程变化大于minLOD)的栅格才参与土壤侵蚀量计算[12, 15-16]。其中，高程变化量正值表明泥沙沉积，负值为土壤侵蚀。
1.4.3 TLS监测土壤侵蚀量将每一栅格的面积、高程变化量及土壤容重数据进行乘法运算即可得到土壤侵蚀量：
| $ \Delta m = \rho b \times \sum\limits_{i = 1}^n {\left( {{h_i} \times {\text{cellsiz}}{{\text{e}}^2}} \right)} $ | (6) |
式中：
通过比较实测与TLS监测土壤侵蚀量数据，利用相对误差(RE)、均方根误差(RMSE)对TLS监测精度进行评价：
| $ {\text{RE}} = \frac{{{P_{{\text{red}}}} - {O_{{\text{bs}}}}}}{{{O_{{\text{bs}}}}}} \times 100\% $ | (7) |
| $ {\text{RMSE}} = \sqrt {\frac{1}{n}\sum\limits_{i = 1}^n {{{\left( {{P_{{\text{redi}}}} - {O_{{\text{bsi}}}}} \right)}^2}} } $ | (8) |
式中：RE为相对误差(%)，RMSE为均方根误差(kg)，Pred为TLS监测土壤侵蚀量(kg)，Obs为实测土壤侵蚀量(kg)，n为试验小区数量。
2 结果与分析 2.1 实测小区径流与土壤侵蚀量试验区侵蚀性降水雨量标准为12 mm[26]，研究时段内共观测到93次侵蚀性降水事件，降水量合计2 446.5 mm，集中于6—7月(图 2)。不同地表覆盖条件下各小区逐月累积径流量及土壤侵蚀量存在差异(图 3)。P2、P4小区累积径流量多达12 m3，其余小区累积径流量较少，但也超出9 m3。不同地表覆盖条件对小区径流产生明显影响。
|

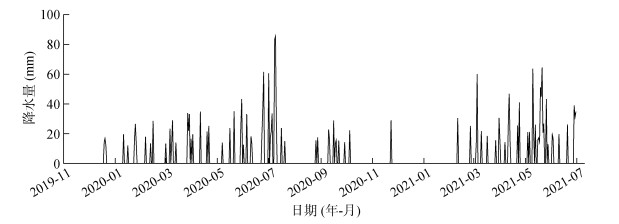

图 2 研究时段内逐日降水量 Fig. 2 Daily precipitation in the study period |
|

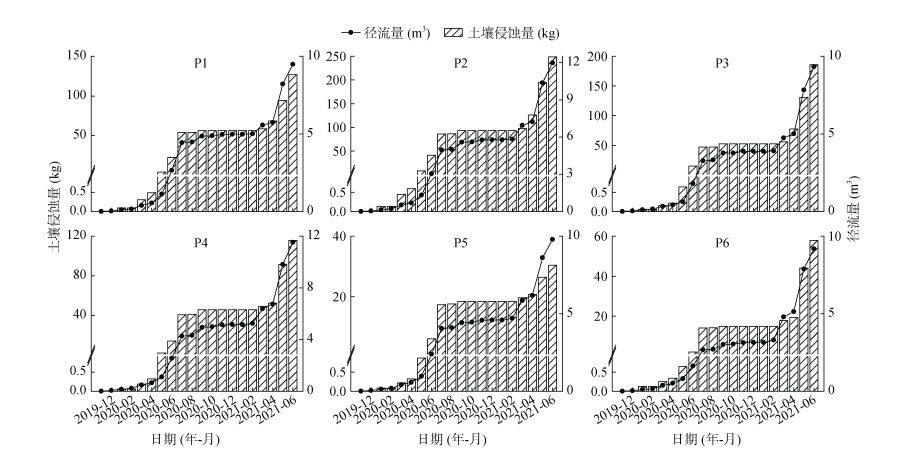

图 3 各试验小区逐月径流及土壤侵蚀量累积分布 Fig. 3 The cumulative distribution of monthly runoff and soil erosion in each plot |
研究时段内P2小区侵蚀最为强烈，侵蚀强度为强烈侵蚀，P1、P3、P4为中度侵蚀，P5、P6小区侵蚀作用较弱，为轻度侵蚀(表 2，图 3)。不同植被覆盖类型及结构影响了雨滴到达地表过程和土壤受雨水打击的响应[22, 27]，造成了各小区土壤侵蚀量的差异。冠层截留雨滴、减小雨滴到达地表的动能及净降水量，植被覆盖度高的小区(P4、P5、P6)土壤侵蚀量均小于植被覆盖度低的小区(P1、P2、P3)[28]。相较于马尾松林，低矮灌草的土壤渗透能力较弱，土壤侵蚀量随地表径流增加而增大[29]，稀疏象草分布的P1小区土壤侵蚀量高于马尾松覆盖的P4、P5和P6小区。当地表石块出露时，石块拦截局部地表径流，径流能量受阻挡而削减，流速降低，水分入渗增加，一定程度减弱土壤侵蚀[23]，石块出露的P3小区土壤侵蚀量低于无地物覆盖的P2小区。不同地表覆盖条件对土壤侵蚀存在明显影响作用。
|
|
表 2 径流小区的土壤侵蚀强度分级 Table 2 Classification of soil erosion intensity in runoff plots |
试验小区地表形变的TLS监测结果表明，各试验小区的侵蚀过程占主导地位，沉积作用较弱(表 3)。试验小区P2侵蚀面积最大，P3次之，P5最小。植被覆盖通过改善地表水热条件、土壤孔隙度和团聚体，增加土壤入渗和抗蚀性能力[22]，地表裸露和石块出露的P2、P3小区土壤侵蚀面积高于其他有植被覆盖的小区。马尾松和象草分层覆盖的P5小区侵蚀面积最小，原因在于多冠层植被结构可显著减弱雨滴动能，增大土壤持水率和径流拦蓄率[24]。
|
|
表 3 试验小区地表形变统计特征 Table 3 Surface deformation statistics of runoff plots |
受径流影响，各小区下坡汇水面积、径流量及流速远大于上坡，下坡位置侵蚀过程相对强烈[31](图 4)。但由于植被和石块对径流的分配作用，不同地表覆盖条件下土壤侵蚀空间分布存在差异。P1小区侵蚀主要分布在无象草覆盖区域，沉积发生在象草根部，是因为径流总沿着阻力最小的方向移动，象草起到拦蓄泥沙作用[24]。相较于地表裸露的P2小区，石块出露的P3小区侵蚀主要发生在小区中部，这是由于出露石块促进坡面汇流，增加径流集中程度，因此中下部侵蚀作用更强[23]。而P2小区裸土坡面径流分散，受地表微地形起伏影响，在下坡两侧区域形成细沟[31]。P4小区下坡石块出露度高，不透水面积大，土壤水分入渗率低，侵蚀较强烈[23]。马尾松和象草覆盖增加土壤入渗率并减弱径流动力，P5小区侵蚀集中在出水口区域，沉积区域以斑点状分布于植被根部位置。P6小区侵蚀作用主要发生在马尾松冠层空隙或无植被覆盖区域，而边缘位置由于受到石板阻滞，出现少量泥沙沉积。
|

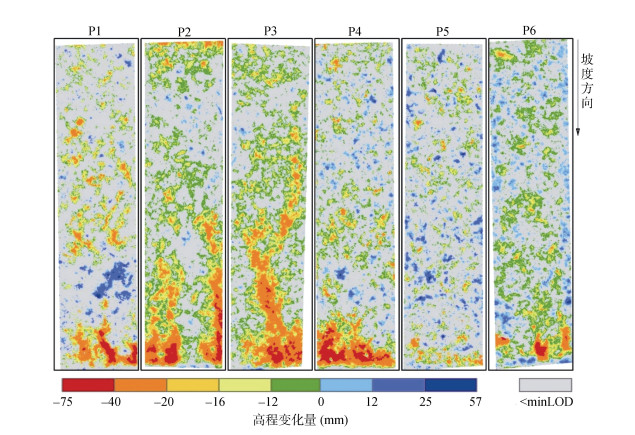

图 4 土壤侵蚀-沉积空间分布图 Fig. 4 Spatial distribution of soil erosion and deposition in runoff plots |
TLS监测的不同地表覆盖条件土壤侵蚀与沉积空间分布特征存在明显差异，而传统径流小区泥沙观测难以揭示该特征，这体现了TLS定位监测土壤侵蚀的技术优势。
2.3 TLS监测精度评价以实测土壤侵蚀量为评价基准，不同地表覆盖条件下TLS监测土壤侵蚀量的相对误差绝对值ARE < 25.2%，RMSE为20 kg(表 4)。地表裸露的P2小区RE最小，马尾松及稀疏象草分层覆盖的P5小区RE最大。TLS在6个径流小区侵蚀量监测精度依次为：P2(地表裸露) > P4(马尾松+石块) > P3(石块) > P1(稀疏象草) > P6(马尾松) > P5(马尾松+稀疏象草)。相较于实测土壤侵蚀量，TLS监测的P1、P2、P5号小区存在低估，其余小区存在高估(图 5)。显然，不同地表覆盖条件对TLS监测土壤侵蚀的精度产生了影响。
|
|
表 4 实测与TLS监测土壤侵蚀量误差统计 Table 4 Comparison between measured and TLS-monitored soil erosion amounts |
|

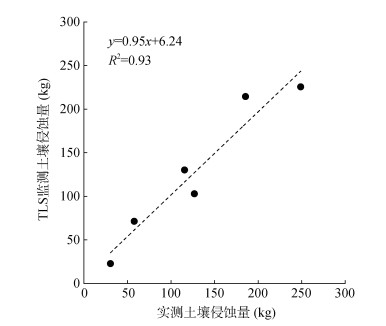

图 5 实测与TLS监测土壤侵蚀量相关性 Fig. 5 Correlation between measured and TLS-monitored soil erosion amounts |
本研究TLS监测野外土壤侵蚀量误差(ARE，9.4% ~ 25.2%)与Li等[12]在模拟不同强度降水和坡度条件下监测土槽裸露砂砾壤土侵蚀的误差范围相近(7% ~ 32%)。而肖海等[17]室内模拟降水条件下TLS监测裸露小区土壤侵蚀量ARE也达到9.3%，说明TLS适用于野外条件下土壤侵蚀量监测。
土壤表面高度变化越大，TLS垂直方向上激光传播误差产生影响越小[32]，侵蚀作用越强烈，TLS监测精度越高[12]。本试验研究表明TLS监测误差与实测土壤侵蚀量存在显著负相关关系(R2=0.79, P < 0.01) (图 6A)，轻度侵蚀小区(P5、P6)的监测精度均低于中度、强烈侵蚀的小区(P1 ~ P4)，TLS监测技术对中等强度以上的水土流失区具有更好适用性。粤闽赣红壤区稀疏马尾松林等侵蚀劣地处于中度及以上侵蚀强度面积达11%[33]，可利用TLS在该地区进行小尺度侵蚀高精度长期定位监测。
|

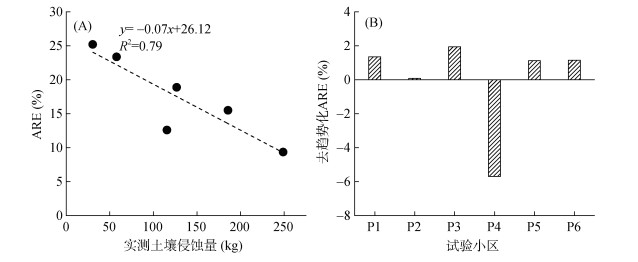

图 6 实测土壤侵蚀量与TLS监测ARE线性趋势(A)和去趋势后ARE(B) Fig. 6 Measured soil erosion amount and TLS-monitored ARE linear trend (A) and ARE after detrending (B) |
除土壤侵蚀强度的趋势化影响外(图 6A)，不同地表覆盖条件对TLS监测精度也产生影响(图 6B)。TLS监测存在不同程度的高估或低估现象。P1、P5小区存在低估的原因主要在于近地表象草覆盖，滤波过程中未将其基部去除，造成2021年点云高程被高估，进而导致土壤侵蚀量的低估。P3、P4小区监测存在高估，主要因为雨水冲刷导致前后两期点云数据内石块的相对位置发生改变，产生土体形变噪声，误差较大。由于植被遮挡，IDW插值方法造成2021年点云高程低估，导致P6小区土壤侵蚀量被高估。相较于P5、P6小区，近地表象草覆盖度高的P1小区受遮挡、点云滤波、插值的影响更大，故误差较高，表明近地表灌草比乔木更容易影响TLS监测精度。而降水冲刷导致砾石位移，引起两期点云数据中砾石空间位置的不匹配是导致P3、P4小区监测误差最大的原因。
总之，TLS监测精度受到土壤侵蚀量[12]、地表覆盖条件及由此产生的点云滤波、插值方法等因素的综合影响。
3.3 地表覆盖条件对TLS监测minLOD影响TLS监测点云高程变化噪声主要来自点云质量、配准误差和地表粗糙度[16]。配准误差及地表粗糙度越大，minLOD也越大。本研究平均minLOD(8 mm)较Li等[12](1 mm)的大，原因在于后者的配准误差为室内单一理想条件下同一固定表面两期点云高差的标准差；而本研究中TLS野外监测的配准误差为Cyclone软件中3个黑白标靶点配准误差的最大值[16]，且P1 ~ P6多数小区地表分布植被和石块，使得配准误差和地表粗糙度均较大。但本研究6个小区的minLOD范围(4 ~ 60 mm)与Eltner等[34](20 mm)和Lague等[16](6 ~ 60 mm)在野外农田及河岸侵蚀研究的计算范围相近，表明相较于室内理想模拟条件，野外地表条件下的minLOD均较大。
此外，TLS野外监测过程中，受地表条件及坡度等因素的影响，难以控制地表粗糙度产生的噪声，只能通过减小配准误差，将minLOD降至最低。长时间序列土壤侵蚀监测中，用于配准的标靶点位置不能轻易受环境影响[35]，配准误差在空间分布上需尽可能均匀分布[12, 16]。因此，如何在长时间序列土壤侵蚀监测过程中降低点云数据的配准误差，并确定其空间分布，提高野外复杂地表条件下TLS的minLOD的精确度，还需深入探究。
4 结论1) TLS适用于不同地表覆盖条件下土壤侵蚀监测(RMSE=20.00 kg，ARE < 25.2%)，但在象草、裸露及马尾松+象草小区存在低估，在其余小区存在高估；地表条件对TLS监测造成的误差为0.08% ~ 5.69%。象草小区近地表覆盖度大于马尾松小区，受点云缺失造成插值误差的影响大，监测误差较大；而降雨冲刷引起砾石位移，造成两期点云数据中砾石空间位置不匹配，导致砾石小区误差最大。
2) 土壤侵蚀量是影响TLS监测精度的主要因素，两者呈极显著的正相关关系(R2=0.79，P < 0.01)；TLS在土壤侵蚀累积达到中等强度及以上(> 2 500 t/(km2·a))的水土流失区具有更好适用性，其监测精度均高于80%。因此，TLS更适用于中等侵蚀强度以上或长时间序列发生明显侵蚀的裸露及稀疏林地的土壤侵蚀监测。
