2. 新疆大学绿洲生态重点实验室, 乌鲁木齐 830046
土壤颗粒大小是划分土壤质地的主要依据和重要特征。土壤质地受诸多因素影响,同时它也影响着溶质和养分等物质在土壤中的运移和分布,对提升土壤肥力和农业生产有重要的意义[1]。渭–库绿洲是新疆主要农业生产区,实现该区域土壤颗粒的精准预测,对当地农业生产和土壤质量评价具有现实意义。
目前机器学习已成为预测土壤质地常用的方法,它具有可以控制模型过拟合、输出变量重要性等优点[2]。刘亚东等[3]通过RF方法在青藏高原地区分析黏粒含量剖面分布的影响因素,其研究结果表明,气候和地形是影响黏粒含量剖面分布的决定性因素。Liu等[4]利用MODIS数据的衍生变量,通过构建RF模型对江苏省土壤颗粒、有机质、土壤pH等属性进行了预测。Ließ等[5]在厄瓜多尔山区,用56个采样点比较了回归树(RT)和随机森林模型(RF)预测土壤颗粒的结果。Forkuor等[6]基于Landset遥感数据,建立了多元线性回归(MLR)、随机森林回归(RFR)、支持向量机(SVM)模型预测土壤颗粒,研究结果表明机器学习预测性能优于MLR。da Silva Chagas等[7]在用RF模型和MLR方法预测巴西半干旱区土壤质地空间分布时,RF模型取得更高的预测精度。高光谱数据和光谱变换数据是预测土壤属性时常被选用的变量,通过光谱数据建立的模型能取得较高的预测精度[8]。乔天等[9]用筛选出的特征波段,建立土壤质地预测模型,研究结果比全波段建模预测结果更加精确。黄明祥等[10]对海涂砂粒光谱预处理后,构建了预测砂粒的线性和非线性模型,结果表明线性模型更加稳定可靠。
前人对土壤颗粒预测时,选择的环境辅助变量多为高光谱数据、气候数据和地形数据,结合环境变量和高光谱数据预测土壤颗粒含量的研究少有报道。本文将环境变量结合实测高光谱数据作为模型输入变量,以室内实验获得的土壤砂粒、粉粒和黏粒含量为预测目标,建立RF和XGBoost预测模型。研究结果有望为该地区的土壤监测及管理提供数据基础。
1 材料与方法 1.1 研究区概况渭–库绿洲位于塔里木盆地中北部,其北靠天山山脉,东临塔克拉玛干沙漠,地理位置(80°37′E ~ 83°59′E,41°06′N ~ 42°40′N),绿洲内地势呈西北高东南低。成土母质以碳酸钙岩和盐岩为主,在风化、剥蚀等外力作用下其产物向平原区汇集。根据世界土壤数据库(HWSD),按照FAO-90土壤分类系统,研究区内主要土壤类型有盐漠泥砂土(属于盐化棕漠土亚类)、火黑土(属于石灰性灰褐土亚类)、灰淤土(属灌淤土亚类)。
1.2 土样数据采集土壤样本采集在2017年7月2日至7月6日完成。根据以往采样经验和绿洲内土壤质地类别,在采样区内(30 m × 30 m)用五点采样法,共采集62个(0 ~ 10 cm)土壤样品(图 1)。将采集的样品混合均匀后装入密封袋,经室内实验,剔除异常值和误差后,获得50个有效土壤样本。
根据土水比1∶5 (m∶V)配成土壤溶液,经沉淀过滤后测定土样pH和土壤含盐量(SSC)。土壤含水量(SMC)采用烘箱烘干后用称重法测定。采用激光粒度仪(Mircotrace S3500)测定土壤粒径,将测量数据按美国制分为:黏粒(< 0.002 mm)、粉粒(0.002 ~ 0.05 mm)、砂粒(0.05 ~ 2 mm)[11]。
1.2.2 光谱测量及数据处理在暗室环境下采用FieldSpec3型光谱仪,对每个样本测量10次后取均值,即为该样本的光谱数据。去除边缘噪声较大的350 ~ 400 nm和2 401 ~ 2 500 nm的光谱曲线,用一阶微分(FD)和Savitzky-Golay (SG)平滑方法对其余波段进行预处理。通过SPSS软件对3种光谱数据进行主成分(PCA)分析,原始光谱选择前3个主成分(YPC1、YPC2、YPC3),一阶微分选择前5个主成分(FDPC1、FDPC2、FDPC3、FDPC4、FDPC5),SG平滑选择前2个主成分(SGPC1、SGPC2),作为模型输入变量。
1.3 遥感影像获取及预处理在Google Earth Engine(GEE)平台,获取2017年7月4日L1T级的Landsat8 OLI影像,其空间分辨率为30 m,波段运算后得到归一化植被指数(NDVI)和增强型植被指数(EVI)。土壤容重(BD)数据来源于HWSD,空间分辨率为1 km,下载地址http://data.tpdc.ac.cn;土壤有机碳(SOC)、阳离子交换量(CEC)数据来源于https://soilgrids.org/,空间分辨率250 m,通过ArcMap处理后得到研究区土壤BD、SOC和CEC数据。
1.4 地形和气候变量在土壤的形成和发育过程中,受母质、时间、人类活动诸多环境因素影响[12]。因时间和人类活动没有定量数据表达,选择地形和气候作为环境变量。地形(DEM)变量及衍生变量用SAGA GIS软件计算,数据来源https://www.gscloud.cn,空间分辨率30 m。下载2017年CRU TS气候数据集作为气候数据,数据来源https://crudata.uea.ac.uk/cru/data/hrg/,分辨率为覆盖陆地表面0.5°。经ArcMap重采样(30 m空间分辨率),得到7月的月均温(TEM)和月均降水量(PRE)。以上环境变量见表 1。
随机森林(RF)是多棵决策树的组合,其中树彼此间相互独立,在多颗树中完成对样本的训练和预测[2]。RF不同于线性回归要假设目标预测变量的概率分布,并能够防止过拟合问题[6]。在R语言中用caret包把样本数据60% 划为训练集,40% 划为测试集,可取得较好的预测效果。模型参数ntree为500和1 000,mtry为2、3和5。
极端梯度提升(XGBoost)算法具有正则化、并行处理运算、内置交叉验证和高度的算法灵活性等优势[13]。其模型结构相对简单,避免过拟合且准确率较高。模型参数eta=0.1,gamma默认,max-depth=6,nrounds=500。
R2用来表示模型预测精度,RMSE和MAE用于计算模型预测数据的误差。其计算公式如下:
$ {R^2} = 1 - \frac{{\sum\limits_{i = 1}^n {{{({y_i} - {x_i})}^2}} }}{{\sum\limits_{i = 1}^n {{{(\bar x - {y_i})}^2}} }} $ | (1) |
$ {\text{BMSE}} = \sqrt {\frac{1}{n}\sum\limits_{i = 1}^n {{{({x_i} - {y_i})}^2}} } $ | (2) |
$ {\text{MAE = }}\frac{1}{n}\sum\limits_{i = 1}^n {\left| {{x_i} - {y_i}} \right|} $ | (3) |
式中:xi表示样本的观测值,yi是模型预测值,n为总样本量,
50个采样点的土壤粒径统计结果如表 2所示。研究区内土壤颗粒含量砂粒最多,粉粒其次,黏粒最少。3种土壤颗粒的变异系数随着颗粒粒径的减小而升高,说明研究区内土壤颗粒含量的异质性较强。
采用SigmaPlot绘制土壤质地三重图(图 2)。根据美国制土壤质地分类标准,渭–库绿洲的土壤质地主要为砂壤质。
研究区内土壤采样点的基本理化属性和环境条件如表 3所示。可以看出采样点土壤呈微碱性;SOC含量和NDVI值因绿洲内土壤类别和植被覆盖度的差异而变化较大;CEC是土壤保肥指标,绿洲内的土壤保肥能力处于中等水平。由于绿洲内降水少蒸发量大,加之肥力较好的成土母质,形成了发达的绿洲滴灌农业。
将预处理的环境变量和实测土壤颗粒数据进行Pearson分析。由表 4可知,pH与砂粒呈负相关,由于砂粒孔隙度大,在强烈的蒸发下,土壤水和致酸离子解离后,导致土壤呈酸性。pH与粉粒呈正相关,随着土壤粒径的减小,土壤颗粒的保水性能会提升,土壤颗粒间的OH–和H+彼此交换中改变土壤酸碱性。土壤光谱反射率受颗粒粒径影响,粒径大的颗粒之间能保持更多的空气和水,使得光谱吸收率增加;粒径小的土壤颗粒,因孔隙度的变小使颗粒间结合更为紧密,光谱反射率变大[14]。相关研究表明,光谱数据在通过微分变换后,土壤光谱反射率与土壤粒径呈负相关[15]。由于绿洲内高程起伏较小,减小了地形对土壤颗粒再次分配的影响,因此地形变量和土壤颗粒有较强的相关性[16]。

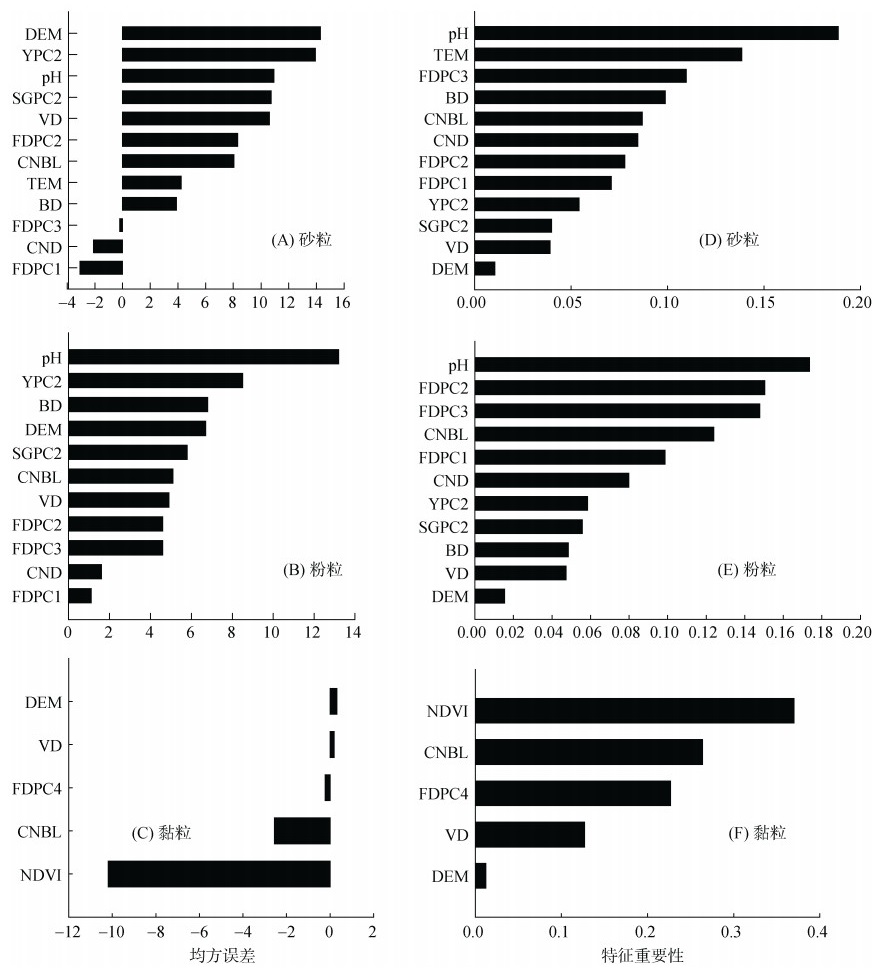

在R语言中对环境变量进行重要性排序(图 3)。两个预测模型中,pH、光谱变换变量和地形变量是预测砂粒和粉粒含量的重要因子。pH受生物、气候及人类作用等因素影响,土壤中游离的酸碱离子在土壤溶液交换过程中改变土壤酸碱性[17]。相关研究表明,变换后的高光谱数据,在参与建模时综合预测能力好于原始光谱[18]。李爱迪[19]的研究结果表明:Elevation、TWI等地形因子是预测土壤质地的重要变量。在预测黏粒含量的变量重要性排序中,两个模型的排序出现较大差异,是因为RF模型中是用均方误差作为变量重要性的评价指标,XGBoost模型是以变量划分后对样本的覆盖度为变量重要性衡量指标。
模型预测结果如表 5所示。RF模型对粉粒的预测效果最好,砂粒次之,黏粒的预测效果最差。对比RF模型,XGBoost模型的预测效果,砂粒最好,粉粒次之,黏粒有所提升。预测单个土壤颗粒时,XGBoost模型对砂粒的预测效果最好;RF模型对粉粒预测有优势,误差也相应减小;XGBoost对黏粒的预测结果好于RF模型。从整体预测结果来看,XGBoost模型好于RF模型。

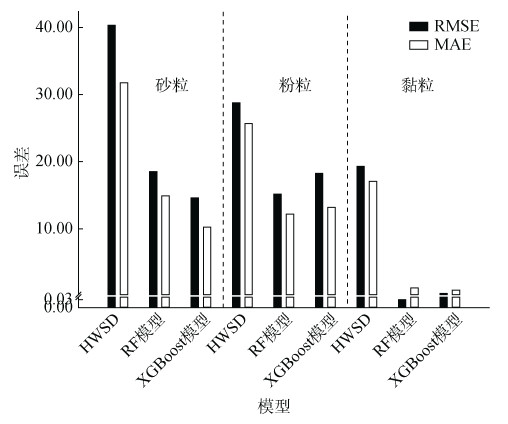

通过ArcMap提取HWSD中研究区内的土壤颗粒数据。对模型预测数据、实测土壤颗粒数据和HWSD中的3种土壤颗粒数据的误差(RMSE、MAE)进行对比分析。从图 4中可以看出,本研究中两个模型的预测误差整体上均小于HWSD和实测数据的误差。
选择土壤属性变量、环境变量和光谱变量等,构建了RF和XGBoost预测土壤颗粒含量模型。从预测结果来看(表 5和图 4),本文两种模型的预测结果比马重阳等[20]预测土壤属性的结果有所提升;与da silva Chagas[7]等预测干旱区土壤颗粒的研究结果相似。模型输入变量对预测结果也有较大影响,在相关研究中,通过高光谱数据建立的预测模型,相较于只有土壤属性变量、环境变量和地形变量建立的预测模型,能取得更高的预测精度[21–22]。同时,本研究与前人研究也存在差异之处,魏宇宸等[23]和其他学者[5,7]在预测土壤颗粒含量时,RF模型预测效果最好。本研究中,RF模型在预测黏粒时精度较低,可能是因为RF模型将FDPC4、CNBL、NDVI环境变量重要性计算为负数。
徐佳等[24]利用机器学习方法从土壤属性角度出发,推测关键成土的环境要素研究中发现,各土壤属性中pH对地表温度、年降水量和年均温环境变量的贡献性较高。在本文中,pH也是环境变量中重要的土壤属性因子,其对砂粒和粉粒的预测结果影响较大。DEM及相关衍生变量是影响土壤颗粒组成的重要因素,在以往的研究中常被选为预测土壤颗粒含量的关键因子[25]。在本研究中DEM、CNBL、CND等地形因子,在模型预测的环境变量中均占据较高的重要性。光谱信息是反映土壤属性的有效数据,用光谱数据建立机器学习评估粒径含量和分布模型,达到较高的预测精度[26]。在本研究中,预测砂粒和粉粒含量时,有较多的光谱变量参与建模,预测精度也较高;预测黏粒含量时,只有较少的光谱变量参与建模,是导致模型预测精度较低的一部分原因。
实测土壤颗粒含量数据的离散程度,会对模型预测结果产生不确定性的影响[18]。研究区实测土壤颗粒数据中砂粒和粉粒的分布比较集中,两种模型预测精度整体较高;而黏粒数据的分布较离散,使RF模型没有发挥本有的预测性能。由于建模样本量过小,致使本文中出现了验证集对比建模集精度下降的问题。在以后的研究中,应采用更加科学合理的采样方法以及增加样本数量,利用更优的环境变量筛选方法和多种变量组合方案,以降低模型预测的不确定性,提高预测精度。
4 结论1) 通过Pearson相关性分析得出的环境变量,构建了RF和XGBoost模型预测土壤砂粒、粉粒、黏粒含量,并取得较好的建模效果。XGBoost模型的预测精度整体较高,尤其是预测黏粒含量。。
2) 数字高程模型、原始光谱主成分2、土壤pH和月均温是预测砂粒含量的重要环境变量;土壤pH、一阶微分主成分2、土壤容重和数字高程模型等是预测粉粒含量的重要环境变量;归一化植被指数,河网基准面,一阶微分主成分4和谷深是预测黏粒含量的重要环境变量。
3) 对模型得到的预测数据、实测数据和世界土壤数据库(HWSD)中的土壤颗粒数据进行对比分析,模型预测数据比HWSD中土壤颗粒数据更接近实测数据的范围。
