2. 喀斯特地质资源与环境教育部重点实验室, 贵阳 550025;
3. 中国科学院土壤环境与污染修复重点实验室(南京土壤研究所), 南京 210008;
4. 江苏萤火虫环境科技有限公司, 南京 210038
土壤重金属含量检测一般采用湿法消解进行前处理,然后通过吸收光谱(AAS)法、电感耦合等离子体发射光谱(ICP-OES)法或电感耦合等离子体质谱(ICP-MS)法等进行测定。这些实验室分析方法结果准确,但测定过程耗时长、费用高、相对误差较大,且对检测人员的技术水平要求较高[1],不适宜大规模的野外调查研究工作。X射线荧光光谱(XRF)法可对样品进行无损分析,检测过程中无二次废物产生,具有检测方法简单、效率高、检测成本低、检测范围广等特点,在定量、半定量分析中具有显著优势[2–3]。
XRF法检测原理是入射X射线与样品发生作用产生X荧光强度,样品中不同元素发射具有特定能量特征的次级X射线,检测系统测量这些二次射线的能量和数量,然后仪器软件将控制系统收集的信息转换为样品中各种元素的类型和含量[4]。XRF仪器精度取决于硬件,如探测器分辨率、X射线能量和强度、电源波动和仪器漂移随时间的变化等[5]。有研究将便携式X射线荧光光谱(p-XRF)法测定的数据与实验室检测数据进行对比发现,p-XRF法可作为电感耦合等离子体原子发射光谱(ICP-AES)法与ICP-OES法的替代[6-7]。随着XRF技术的改进与发展,XRF法测定土壤重金属含量的精密度和准确度逐渐接近ICP-MS法[8]。此外,有研究将XRF与ICP-MS两种检测方法结合空间模型分析,成功验证了p-XRF在土壤重金属调查绘图中的可靠性[9]。近年来,XRF法已在土壤重金属污染调查评估[10–11]、沉积物地球化学特征分析[12]、废弃物处理定性分析[1]、肥料重金属快速检测[13]等方面成功应用。然而,由于p-XRF对某些重金属的检测限高、准确度低,以及容易受到环境条件或其他土壤特性的干扰,其进一步应用受到了阻碍[9]。而高精度X射线荧光光谱仪(HDXRF),在传统XRF的基础上,使用双曲面弯晶(DCC)光学晶体捕获来自发散源的X射线并重新引导其形成强聚焦光束,测量强度增强。其主要优点是单色激发消除了荧光峰下的X射线散射本底,大大提高了检测性能。
威宁县黑石头镇作为当地粮食主产区,主要种植玉米、马铃薯等粮食作物和烤烟、中草药等经济作物。区内土壤重金属污染严重,针对该区域开展土壤重金属污染调查与分析势在必行。然而大规模的土壤重金属调查通常需耗费大量的人力物力,若HDXRF法能替代传统实验室检测方法测定重金属含量,将节约大量时间和费用。因此,本研究拟通过对比HDXRF法与ICP-MS法对重金属含量检测值的差异,并结合地理探测器探究土壤重金属空间分布的影响因子,以揭示各因子交互作用对土壤重金属空间分布的影响,验证HDXRF法运用于快速分析调查的可行性,为HDXRF应用于土壤调查与评估提供理论依据。
1 材料与方法 1.1 研究区概况研究区位于贵州省威宁县黑石头镇水平村典型农业耕作区。黑石头镇位于贵州省威宁县城西南部,最高海拔2 400 m,最低海拔1 600 m,属亚热带季风湿润气候区,年均气温16 ℃,年均降水量626 mm,无霜期191 d。镇内地势总体呈现南高北低,地处扬子准地台南边缘,黔北台隆六盘水断陷晋安旋钮构造变形区内,含矿岩系为峨眉山玄武岩。因峨眉山玄武岩出露区分布铜矿床,黑石头地区玄武岩中铜元素含量高于背景值数倍。研究区内主要分布地层为二叠系阳新统梁山、栖霞及茅口组,主要土壤类型为黄棕壤和棕壤。区域内及周边视力可及范围均无在产工业污染源,土壤受农业生产的影响相对较大,同时存在一定历史遗留土法炼锌的镉、铅、锌污染的影响。

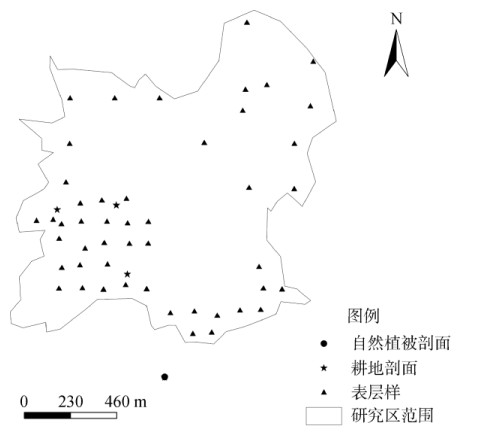

1.2 样品采集与测定本研究以100 m×100 m的方形网格进行布点采样,依据《土壤环境监测技术规范》[14]共采集研究区内耕地表层土壤样品48个和剖面样品4个(包括1个自然植被土壤剖面和3个耕地土壤剖面),采样点分布如图 1所示。耕地表层样品采用五点混合法取0 ~ 20 cm表层土样,剖面采样深度自然剖面为1.2 m,耕地剖面为2.0 m,间隔20 cm取样。土壤样品于室外通风干燥处自然风干,剔除杂物后研磨过20目尼龙筛,混匀备用。另取出部分样品继续研磨过100目尼龙筛,混匀备测。
其中,土壤重金属(Cd、Pb、Zn、Cr、Cu、Ni)全量同时采用HDXRF法及ICP-MS法测定;pH采用离子选择电极法测定;有机质采用重铬酸钾容量法测定;阳离子交换量(CEC)采用氯化六氨合钴浸提–分光光度法(HJ 889—2017)测定[15],该方法测定的CEC为有效态阳离子交换量;土壤粒度组成采用Mastersizer 2000激光粒度仪检测。样品分析质量控制措施包括采取空白样、平行样,插入标准物质等。试验所用试剂和药品纯度均满足试验要求。另外,研究所用地形因子数据(坡度、坡向、高程)通过地理空间数据云(http://www.gscloud.cn/)获取。
ICP-MS法中湿法消解步骤[16]:称取过100目样品0.100 0 g于消解罐内,加入1 mL浓盐酸、4 mL浓硝酸、1 mL氢氟酸和1 mL双氧水,于微波消解装置中175 ℃消解20 min;冷却至室温,打开消解罐的盖子,将消解罐放在赶酸仪中,于150 ℃敞口赶酸,至内容物近干;冷却后转移至50 mL容量瓶,定容过滤;取10 mL滤液于ICP-MS测定重金属含量。
本研究使用的HDXRF仪型号为E-max500 (西安佳谱电子科技有限公司),与传统能量色散X荧光光谱(EDXRF)相比,检测性能显著提升,可快速准确定量分析土壤中Cd等重金属元素,0.05 mg/kg检出限可应对Cd的农用地土壤污染风险管控标准[17]中最低限值0.3 mg/kg的要求,其他金属检出限也远高于标准限值的要求。ICP-MS (iCAP RQ/S-475,美国赛默飞世尔科技有限公司)是通过前期加入混合酸溶液,以加热方式消解有机物和无机物,将不同价态的重金属变为离子态转移到溶液中进行测定[18]。两种检测仪器重金属检出限见表 1。
地理探测器是探测空间分异性以及揭示其背后驱动力的一组统计学方法,在GeoDetector软件中实现[19]。地理探测器包括4个探测器:因子探测器、交互作用探测器、风险探测器和生态探测器。本研究主要使用交互作用探测器。交互作用探测器用于识别不同影响因子之间的交互作用,如影响因子X1和X2共同作用时是否会增加或减弱对因变量Y的解释力,或这些因子对Y的影响是否是相互独立的[20]。两个因子间交互作用的类型见表 2。
利用Excel 2016进行数据初步处理,Origin 2018作图,SPSS 19.0进行相关性分析,ArcGIS 10.8进行污染物空间分布可视化及地形因子数据提取。

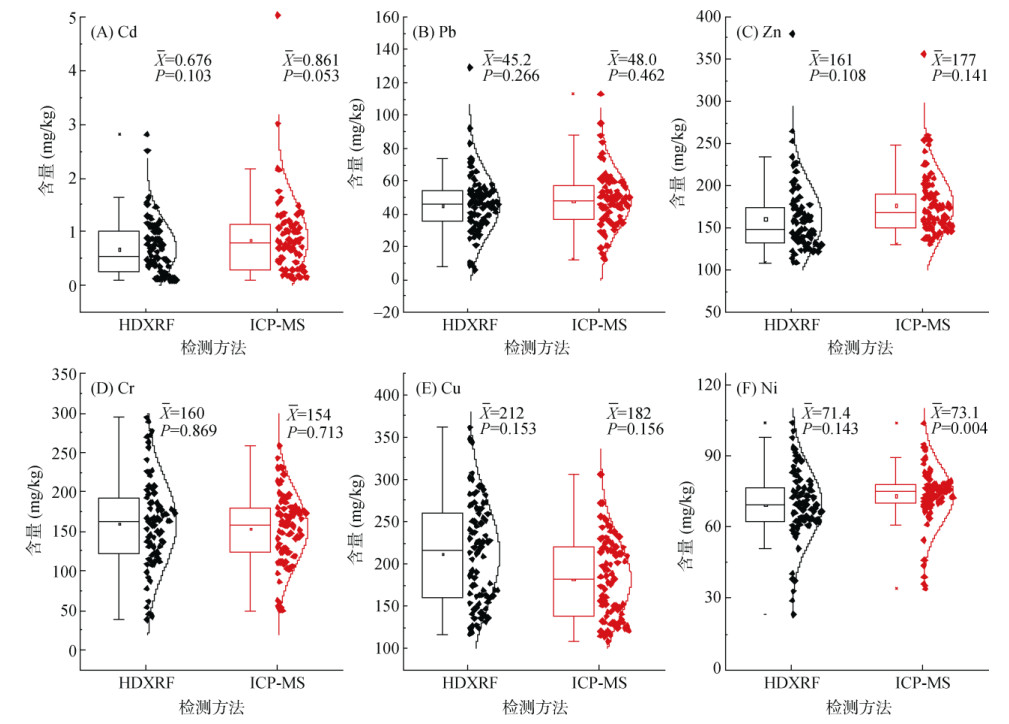

2 结果与讨论 2.1 HDXRF法与ICP-MS法土壤重金属测定结果对比 2.1.1 土壤重金属含量由图 2可知,HDXRF法与ICP-MS法测得的6种重金属元素值均服从正态分布,符合地统计分析的前提假设。受喀斯特地区重金属地质高背景的影响,两种测定方法得到的6种重金属含量绝对值均较高,HDXRF法相对较高的检出限未影响结果的准确度和精密度。大量研究数据证实,p-XRF法检测结果与实验室检测值之间具有良好的相关性[21–22],且p-XRF法的精密度和准确度基本满足环境调查的基本要求[23],本研究结果与之相似。但HDXRF法的检测值与ICP-MS法检测值相比还存在一定差异。研究区土壤Cd含量相对较高,HDXRF法检测样品在重金属浓度较高情况下会发生X荧光的自吸收[24],造成HDXRF法Cd检测值整体偏低,而Pb、Zn、Cr、Ni检测值则更加接近。除了仪器自身原因,Cd含量检测值偏低还与有机质的影响有关[22]。有研究认为,XRF信号随样品有机物含量的增加而衰减[6],土壤有机质中大量的官能团作为Cd的载体与Cd2+形成稳定的含Cd有机螯合物[25],土壤细颗粒中高含量的有机质和铁铝氧化物使这部分重金属更加稳定[26]。HDXRF法测定的Cu含量整体偏高,可能与其母质存在较大关系。研究区分布的铜矿造成该区域Cu含量较高,对于富含Cu (高自然背景水平)的土壤,因其含有较高比例的矿物态元素,实验室消解所用混酸不能完全消解含金属硅酸盐[27],因此与HDXRF法检测值相比,ICP-MS法的检测值偏低[6]。在大多数人为污染土壤中,由硅酸盐消解不完全对重金属检测结果带来的系统误差较小[27],不会对环境风险评估造成影响。
为进一步比较两种仪器检测值出现差异的原因,将受外界环境影响较大的耕地表层土壤与剖面样品分开进行比较,异常值根据《区域性土壤环境背景含量统计技术导则(试行)》[28]进行处理。研究区耕层土壤重金属空间分布如图 3所示,基于HDXRF法与ICP-MS法的土壤重金属空间分布规律存在一定差异。两种测定方法的Cd、Pb、Cu检测值空间分布趋势相同,而Zn、Cr、Ni检测值则含量相对一致,在空间分布上存在略微差异,具有一定的系统误差。研究表明,土壤Cd测定结果主要受土壤有机质含量与土壤颗粒粒径的影响,土壤有机质含量超过100 g/kg时影响更加明显[29]。比表面积和有效成分的增加以及土壤粒径的减小使更多的非矿物态重金属累积在土壤细颗粒中,而实验室消解所用的混酸能消除有机质的影响,由此推测HDXRF法测定Cd含量时,与有机质络合的土壤Cd未完全检出[30],导致HDXRF法Cd测定值略低于ICP-MS法Cd测定值。后续在使用HDXRF法检测土壤Cd含量时,可建立与有机质关系的校正模型与ICP-MS法检测结果进行系统校正[31],以保证分析结果的准确性。
由图 4可知,两种方法测定的土壤重金属含量剖面分布趋势相同,整体呈耕地剖面重金属含量高于自然植被土壤剖面,表现出人为耕作条件下地质高背景土壤的重金属输入量大于输出量的变化特征。0 ~ 20 cm表层土壤Cd、Pb、Zn含量为自然植被土壤剖面高于耕地剖面,这可能与当地20世纪90年代历史遗留土法炼锌污染有关,使在非耕作条件下外源Cd、Pb、Zn在自然植被土壤表层仍然呈现富集现象。在30余年的耕作条件下,耕地表层重金属含量与底层基本趋于一致。此外,不同深度剖面样品中Cu的检测结果与表层土壤检测结果趋势相同,表现出HDXRF法检测值高于ICP-MS法检测值。整体上看,HDXRF法对表层以下剖面样品的检测值优于表层土壤。有研究用p-XRF法及ICP- MS法对标准土壤样品检测发现,两种方法的精密度均能满足测定标准的要求[8],说明HDXRF法在检测受干扰较少的土壤时精度更高,表层土壤受理化性质及各外在因素的影响,检测结果的准确度有所降低[3]。
由表 3可知,HDXRF法与ICP-MS法测定值的相关性在P < 0.01水平均为显著正相关,Cd、Pb、Zn、Cr、Cu、Ni的相关系数分别为0.909、0.932、0.858、0.866、0.940、0.702。两种检测方法下所测得的重金属含量间相关性分析结果相似,相关性较强。在ICP-MS法检测结果中,除Cu与Cd、Zn外,Cu与Ni在P < 0.05水平上相关性显著,其余重金属间在P < 0.01水平上两两之间相关性显著;在HDXRF法检测结果中,除Cd与Cr以及Cu与Cd、Zn、Ni外,其余重金属间在P < 0.01水平上两两之间相关性显著,表现出复合污染特性或重金属同源性[32]。
由表 4可知,两种测定方法所测重金属含量与各影响因素间相关性分析结果在P < 0.01水平上相同,Cd与有机质、CEC相关性显著,Pb与有机质、各粒径土壤颗粒相关性显著,Zn与有机质、CEC和各粒径土壤颗粒相关性显著,Cr与pH、CEC、各粒径土壤颗粒、坡向、高程均存在显著相关性,Cu与CEC、高程相关性显著,Ni与各粒径土壤颗粒相关性显著。两种测定方法所测重金属含量与各影响因素间相关性分析结果在P < 0.05水平上出现细微差异,但不影响分析结果,说明HDXRF法可应用于土壤重金属的检测。

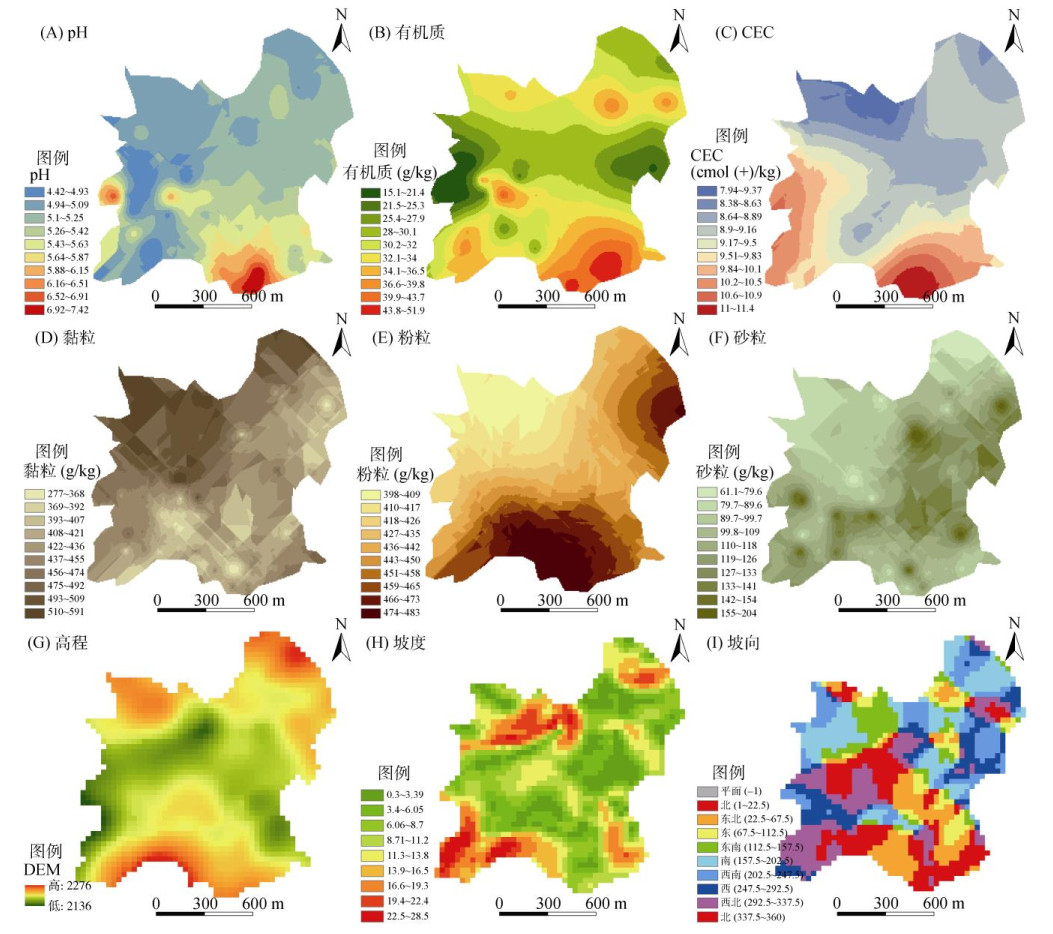

为进一步探究两种检测方法的差异,选取影响因子包括土壤理化指标(pH、有机质、CEC、粒径)、地形因素(坡度、坡向、高程),利用地理探测器研究各影响因子对两种检测方法的影响差异,各影响因子分布趋势见图 5。地理探测器可揭示单一因素对因变量的影响以及双因素相互作用的影响,不用考虑线性,避免多变量共线性的影响,可定量确定各因子对土壤重金属空间异质性的影响,能更直观地衡量各因子的贡献[20]。

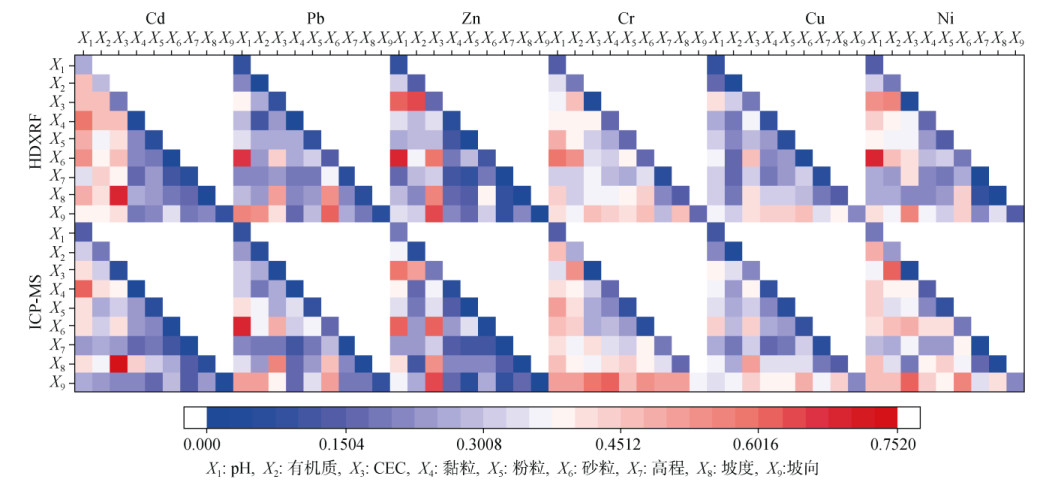

地理探测器交互作用探测结果如图 6所示,各因子间交互作用对研究区土壤重金属的影响均高于单个影响因子的作用,多数为非线性增强,少数为双因子增强。表明土壤重金属累积量受多种因素的控制,多因素复合导致累积量的升高[33]。两种检测方法下各影响因子对土壤重金属的交互作用相似,Cd受pH、有机质、CEC与各因素交互作用的影响情况突出,CEC∩坡度的交互作用达到最强,交互作用q值为0.691;Pb受粒径、坡向与各因素交互作用影响强烈,其中pH∩砂粒的交互作用突出(0.659);Zn受pH、CEC与各因素交互作用的影响情况突出,其中pH∩砂粒、pH∩CEC、有机质∩CEC、CEC∩坡向的交互作用值均不低于0.500;对于Cr、Cu、Ni,各影响因子间交互作用q值均在0.200以上,各因子间交互作用对于Cr、Cu、Ni的空间分异均具有重要影响。总体而言,本研究结果与周伟等[32]及戴倩倩等[34]的研究相似,土壤性质、高程与其他因子间交互作用是重金属空间分异的主导因素,推测地势分布差异导致土壤颗粒的二次分配,如地势较低的部分土壤有机质高、黏粒少、含水量大,从而对重金属空间分布造成差异。在XRF法检测过程中,受土壤收缩膨胀特性、临界厚度、能够入射到检测器上的荧光退射角范围等的影响[35],以及土壤样品颗粒间隙和孔隙中的水对X射线的吸收,导致土壤样品的特征X射线强度随含水量的增加而降低等[36]。从HDXRF法所得土壤重金属的分布规律来看,其可以反映土壤理化性质和地形因素的共同作用结果,证实HDXRF法可用于土壤重金属快速检测与评估。后续可通过建立其与土壤pH、有机质和地形因子等的变量模型来与ICP-MS法检测结果进行系统校正。
1) HDXRF法测定的土壤重金属全量与ICP-MS法相似,具有较高的准确度和精密度,HDXRF法对本研究中土壤重金属含量相对较高的土壤样品适宜性更好。
2) HDXRF法与ICP-MS法测定的土壤重金属在表层土壤和表层以下剖面土壤上的分布规律和影响因素一致,pH、有机质、CEC与其他影响因子间交互作用是土壤Cd、Pb、Zn空间分异的主导因素,而土壤Cr、Cu、Ni的空间分异是土壤理化性质和地形因素共同作用的结果。
3) HDXRF法可用于土壤重金属的快速检测与评估,后续可通过建立其与土壤pH、有机质、CEC和地形因子等的变量模型与ICP-MS法测定结果进行系统校正。
