2024, Vol. 56
土壤有机碳(SOC)是衡量土壤肥力的关键指标，估算SOC对促进耕地可持续利用和实现作物高产稳产具有重要意义。传统SOC估算主要通过地球化学方法[1]，结果准确可靠，但存在投入高、周期长及破坏土壤环境等问题。有学者利用地面高光谱数据构建SOC反演模型，得出SOC含量与可见光和短波红外光谱指数呈显著相关[2-3]，实现了SOC快速估算，既降低了成本，又保证了土壤环境完整性，但上述研究无法反映区域尺度上SOC的空间变异特征。GIS及地统计学的结合解决了区域SOC估算问题，使得平原、丘陵等不同地貌的SOC空间变异得以估算[4-5]，但该方法对样本数量要求高，无法全面揭示环境因子对SOC的影响，在表达SOC空间格局细节方面仍有待提高。卫星遥感技术以其高时空分辨率、易于获取等优势，为SOC快速估算及变化监测开辟了新的途径。基于MODIS数据的研究得出，中国东北部、西南部以及东南部SOC含量高，而西北部SOC含量低[6]，但其250 m的空间分辨率限制了其在中小尺度SOC估算中的应用。为了提高估算的空间精度，研究者开始将Landsat(30 m)、Sentinel-2(10 m)系列卫星遥感数据应用于水稻土区和黑土区SOC估算[1, 7]。同时，偏最小二乘算法、弹性网络及随机森林[6–11]等机器学习方法的应用，为SOC估算提供了坚实的理论基础。
在宏观尺度上，SOC受气象、土壤、地形以及植被等自然因素的复杂影响，导致其在水平和垂直方向上呈现显著分异[6, 10]。然而，在小尺度区域，如以潮土为主的豫北平原耕作区，其地貌特征相对均一，气象和土壤的空间异质性较小，各环境因素对SOC的影响机制将发生变化，探究不同环境因子组合下SOC估算模型精度变化情况，以及各环境因子对模型的具体贡献度，均是当前亟需深入研究的问题。
河南是全国粮食大省，其SOC水平关系到农作物的产量和质量，对保障国家粮食安全具有显著影响。基于此，本文将有“豫北粮仓”之称的滑县作为研究区，基于实测耕作层SOC和Sentinel-2高分辨率卫星遥感反射率和光谱指数数据，辅以气象、土壤、地形及人类活动等因子，综合分析各因子中不同变量与SOC的相关性，定量评估不同机器学习方法在不同因子组合下的表现，旨在构建高精度的SOC估算模型，探究其最佳因子和关键变量，揭示SOC空间变异规律。
1 材料与方法 1.1 研究区概况研究区为河南省东北部的滑县(114°25′ E ~ 114° 57′ E，35°13′ N ~ 35°39′ N)(图 1)，总面积1 814 km2，耕地面积1 340 km2。该县海拔高度29 ~ 71 m，地势西高东低，以平原为主，年均气温13.7℃，平均降水量634.3 mm，日照时数2 365.5 h，无霜期201 d，温带季风气候。耕地以潮土为主[12]，春季主种小麦，秋季主种玉米。
|

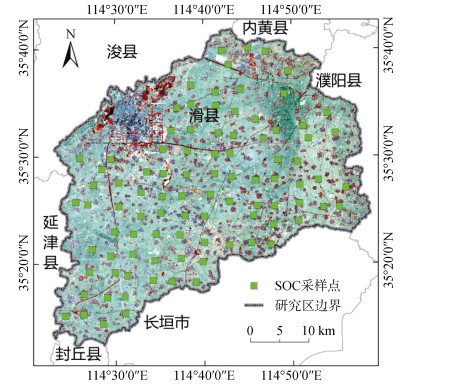

图 1 研究区地理位置及SOC样方点分布 Fig. 1 Locations of study area and SOC sampling sites |
2023年2月开展土样野外采集工作。在研究区内，构建3 km × 3 km网格，基于网格内耕地面积占比，结合代表性和均匀性原则，筛选出92个土样采集样方，在每个样方内，随机选择30 m × 30 m的样地(图 1)，按照“S”形路线，每隔10 m取1钻土，共取10钻土混合成1个土样，取样深度20 cm。所有土样经自然风干、研磨、过筛处理，利用重铬酸钾氧化滴定法测定SOC含量。数据采集过程中，部分田块刚进行翻耕、浇水或施肥等农事活动，导致数据存在离群情况，因此，本文以四分位数和四分位距为基础的箱型图法剔除异常点，最后保留85个样本数据用于后续模型构建。
1.3 其他数据来源及预处理卫星遥感数据选择裸土期(2022年10月19日) Sentinel-2的L2A产品，来自哥白尼数据空间生态系统，该产品包含12个波段(B1 ~ B12)，中心波长443 ~ 2 190 nm，均已经过大气校正和几何精校正。基于该数据提供的BOA_QUANTIFICATION_VALUE和BOA_ADD_OFFSET参数，利用ENVI 5.6进行增益值计算，获取地表反射率数据。同时，计算生成卫星遥感数据衍生的光谱指数数据，一是使用增强植被信号较好的归一化差值指数(NDVI)和土壤调节植被指数(SAVI)[13-14]；二是使用增强裸土信息较好的裸土指数(BSI)、增强型裸土指数(EBSI)、归一化差值裸地与建筑用地指数(NDBBI)和归一化土壤指数(NDSI)[15-16, 9]。
气象数据包括2022年平均潜在蒸散发、气温和降水量，来自国家青藏高原科学数据中心，空间分辨率为1 km。土壤数据包括土壤容重、黏粒、砂粒和粉粒，来自时空三极环境大数据平台，空间分辨率为250 m。DEM数据来自NASA阿拉斯加卫星设备处的ALOS，空间分辨率为12.5 m，并通过SAGA 9.3计算坡度、坡向、地形位置指数(TPI)、汇流动力指数(SPI)和地形粗糙指数(TRI)等变量。人类活动数据是在道路、居民点等第三次全国国土调查数据基础上，生成代表人类活动强弱的最近欧式距离栅格数据，空间分辨率10 m。
为最大限度发挥Sentinel-2的高空间分辨率优势，提升SOC估算精度，采用ArcGIS 10.2软件的最邻近插值法，将气象、土壤和地形数据重采样至10 m×10 m栅格，空间参考系统也统一转换至UTM50，确保所有数据空间尺度及位置保持一致。
1.4 研究方法 1.4.1 偏最小二乘偏最小二乘(Partial least square，PLS)是Herman Word提出的统计学方法[17]，其对自变量和因变量重新投影，在新坐标系中，将对原自变量贡献率最强的前几位新变量作为主成分，减少原自变量间多重共线性冗余信息，最后通过多元线性回归进行分析。PLS通过Python语言sklearn库的PLSRegression函数实现。
1.4.2 弹性网络弹性网络(Elastic net，EN)是Zou和Hastie [18]提出的算法，用于解决多重共线性问题。它通过一个混合惩罚项(α)来“弹性”结合Lasso和Ridge回归的优点，当α为0时，等价于Ridge回归；当α为1时，等价于Lasso回归；当α在(0, 1)时，EN兼具两者特性。EN通过Python语言sklearn库的ElasticNet函数实现。
1.4.3 随机森林随机森林(Random forest，RF)由Breiman[19]提出，通过bootstrap抽样法，多次随机有放回地将原始数据分为袋内和袋外随机样本，每次训练袋内样本子集，生成大量相互独立的决策树组成随机森林，并用相应袋外数据的误差评估最佳回归树数量和最优分裂节点数，所有决策树预测平均值作为回归的最终值。RF通过Python语言sklearn库的RandomForestRegressor函数实现。
1.5 评价指标采用决定系数(R2)、性能与四分位距之比(RPIQ)、平均绝对误差百分比(MAPE)对模型进行评估。R2越接近1，预测值与实际值拟合度越好，精度越高。MAPE是预测值与实际值的误差百分比，值越小，预测结果越准确。RPIQ兼顾预测值误差和实际值变化，值越大，模型性能越好[20]。
2 结果与分析 2.1 土壤有机碳描述性统计根据7∶3原则，研究区85个样本数据中59个用于训练集，26个用于验证集。总样本SOC含量介于5.86 ~ 11.56 g/kg，平均为7.98 g/kg，变异系数为11.70%，表明总样本呈现弱中等变异性(表 1)。训练集和验证集的统计特性与总样本相似。
|
表 1 SOC含量描述性统计 Table 1 Descriptive statistics of SOC content |
利用SPSS 27软件计算SOC含量与反射率光谱(R)、光谱指数(I)、气象(M)、土壤(S)、DEM(D)和人类活动(H)因子中不同变量的Pearson相关性(表 2)，结果显示，SOC与各类因子中不同变量的相关性大小存在显著差异。SOC与R因子的相关性随波长变化呈现“W”形模式，其中与中心波长为2 190 nm(B12)和440 nm(B1) 的反射率光谱相关性极显著。SOC与I因子中的裸土指数呈负相关，与植被指数呈正相关，且与多数裸土指数的相关性强度大于其与植被指数的相关性，如SOC与NDSI、BSI和NDBBI的相关性大于SOC与NDVI和SAVI的相关性。SOC与M因子中的潜在蒸散发和气温呈极显著负相关，而与降水量呈显著正相关。SOC与S因子的容重和粉粒呈极显著相关，而与黏粒则相关性不显著。SOC与D因子均呈负相关，但仅与高程的相关性极显著。SOC与H因子呈正相关，且仅与居民点距离的相关性显著。
|
|
表 2 SOC与各类因子中变量的相关性 Table 2 Correlations between SOC contents and different variables in various factors |
鉴于变量间存在多重共线性问题，并非所有变量都会对SOC估算产生显著影响[21]，本文采取分步筛选变量策略：首先，从每类因子中筛选出与SOC相关性最强的单一变量，即B12、NDSI、潜在蒸散发、容重、高程和居民点距离；其次，在R、I、M和S因子中，若有两个以上变量与SOC呈(极)显著相关，则在上步基础上再添加一个相关性最强的变量代表该因子，即B1、BSI、气温和粉粒。最终，有10个变量进入后续模型构建，在适当控制变量多重共线性问题的同时，又确保了模型估算能力。
2.3 土壤有机碳估算模型及精度检验 2.3.1 环境因子组合根据R、I、M、S、D和H因子与SOC相关性强度，依次添加不同因子，采用10折交叉验证的格网搜索方法构建EN、PLS和RF模型(表 3)。EN模型在R、I、M、S和D因子依次添加后，R2从0.27持续增至0.47，RPIQ也达到最高值2.29；随着H因子加入后，R2和RPIQ均出现降低，表明H因子降低了EN模型精度；然而，EN模型的MAPE却在R+I+M因子组合下达到最低值6.82。PLS模型在R、I、M、S和D因子依次添加后，R2从0.32持续增至0.54；尽管加入H因子后，R2略有下降，但RPIQ和MAPE却有所改善，表明H因子在一定程度上可提高PLS模型精度；然而，PLS模型的RPIQ和MAPE却在R和I因子组合下达到最佳值1.46和10.37。RF模型在R、I、M和S因子依次添加后，R2从0.39持续增至0.63，RPIQ和MAPE也分别达到最佳的2.75和5.86，表明此因子组合下RF模型精度最佳；然而，当加入D和H因子后，3个指标均显示RF模型性能下降。
|
|
表 3 不同因子组合下模型精度对比 Table 3 Accuracy comparisons of various models under various factor combinations |
3个评价指标中，有2个以上显示为最优，则可判定该因子组合为最佳因子组合。综上，EN、PLS和RF模型最佳因子组合分别为R+I+M+S+D、R+I和R+I+M+S。
2.3.2 精度对比RF模型的最大R2为0.63，较EN和PLS模型分别提高34.04% 和15.81%，说明RF模型能更好拟合SOC变化；RPIQ方面，RF模型得分最高(2.75)，优于EN模型(2.29)和PLS模型(1.46)，依照RPIQ评估标准[20]可知，RF模型估算最为精准。此外，RF模型的MAPE最低(5.86)，其估算准确率达94.14%，较EN和PLS模型分别增加1.03和4.51个百分点。
综上，3个评价指标均显示RF模型优于EN和PLS模型，其中2个评价指标显示EN模型优于PLS模型。因此，模型整体精度为：RF > EN > PLS。
2.3.3 变量重要性计算RF模型各变量的重要性(图 2)，结果显示，R因子对SOC估算贡献最大(39.97%)，其次为M因子(23.98%)、S因子(20.14%)和I因子(15.91%)。其中，R因子中B12(34.17%) > B1 (5.8%)，M因子中潜在蒸散发(14.64%) > 气温(9.34%)，S因子中容重(11.43%) > 粉粒(8.71%)，I因子中NDSI (9.39%) > BSI(6.52%)，表明虽然上述变量均与SOC显著相关，但它们对估算SOC的贡献程度不同。重要性排名前4位的变量依次为B12、潜在蒸散发、容重和NDSI，累积贡献率达69.63%，它们作为4类因子的代表，是SOC估算的关键变量。
|

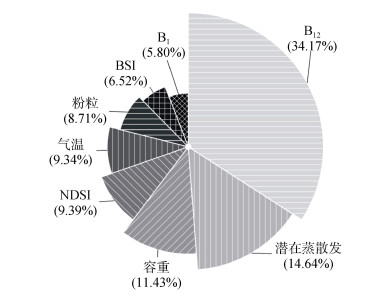

图 2 RF模型的变量重要性 Fig. 2 Importance of variables in RF model |
以耕地矢量数据为边界，分别绘制EN、PLS和RF模型在其最佳因子组合下的SOC空间分布预测图(图 3)。结果显示，3个模型估算的SOC空间分布整体相似，呈东北高、西南低趋势。SOC值域范围差距明显(表 4)，EN模型(3.32 ~ 13.73 g/kg)和PLS模型(5.14 ~ 14.97 g/kg)的估算结果相较于总样本(5.86 ~ 11.56 g/kg)，波动性大，稳定性差，而RF模型估算结果(6.15 ~ 11.08 g/kg)更接近于总样本，说明RF模型既能很好描述研究区SOC空间差异，又能确保结果稳定。RF模型估算的SOC均值为8.16 g/kg，低于全国平均值(22.28 g/kg)[6]。其中，中值区占比最高，占耕地总面积78.82% 以上，主要分布在研究区中部；低值区和高值区占比为6.37% 和14.81%，分别分布在研究区西南部和东北部。
|

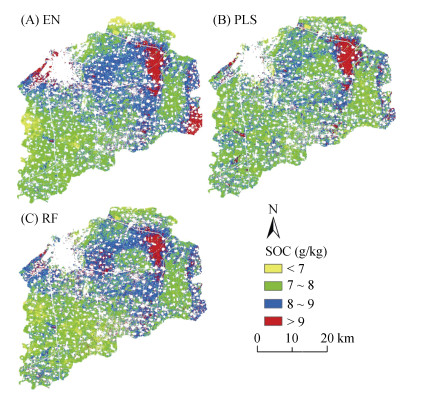

图 3 不同模型估算的SOC空间分布 Fig. 3 Spatial distribution of SOC contents estimated by different models |
|
|
表 4 不同模型估算的SOC基本统计特征 Table 4 Basic statistical characteristics of SOC contents estimated by different models |
SOC分布受多重因素影响，往往表现为复杂的非线性关系[22]。相较于EN和PLS模型，RF模型通过构建不同决策树，并考虑变量间多种分割和相互作用，更能精确模拟非线性关系[23]。本研究表明，在样本点拟合、估算结果分布范围等方面，RF模型优于EN和PLS模型，与先前研究[24, 11]结论一致。
此外，RF模型估算结果受SOC与各类因子相关性强弱的影响[10]。如，当加入与SOC相关性强的R和M因子时，模型精度显著提升，但加入与SOC相关性较弱的高程及居民点距离时，模型精度不升反降。因此，构建RF模型时，应慎重选择与SOC相关性强的变量，以此提高其估算能力。
3.2 最佳因子及关键变量在R、I、M和S因子组合下，RF模型精度最高，使该因子组合成为研究区SOC估算的最佳因子。模型重要性揭示，B12、潜在蒸散发、土壤容重和NDSI对RF模型的累积贡献度达69.63%，是模型的关键变量。原因可能是：①B12中心波长2 190 nm，该波段能敏感地捕捉裸土信息，表现与SOC空间变异直接对应的光谱值，与Suleymanov等[23]结论一致；②潜在蒸散发反映干旱程度和水资源状况，值升高说明干旱趋势加剧，孔隙度变大，颗粒更加松散，风蚀风险变大，SOC积累少、流失多，与Li等[25]结论一致；③土壤容重反映土壤的通气透水性和孔隙度[22]，该值增加说明土壤通气性变差，微生物因氧气供给受限而活动性减弱，从而降低了SOC含量，与Wang等[26]结论一致；④NDSI能增强裸土反射特性，值越大，土壤暴露程度越严重，水分越少，植被生长和土壤微生物活性减弱，SOC含量下降，与闫蒙等[27]结论一致。
同时，气温、粉粒、BSI和B1变量对RF模型也有一定的贡献度，累积达30.37%，部分原因是：①气温升高会促使K-策略为主的微生物群落提高分解活动和土壤呼吸，以维持其代谢所需能量，降低有机合成碳分配，促使SOC含量下降[28]；②粉粒因颗粒细，表面积大，利于提高土壤的保水性和通气性，有更多正电荷与土壤中带负电荷的腐殖质结合[27]，促进有机质吸附，增加SOC积累，这与多个研究结论一致[22, 27]。
另外，地形不能成为本研究区SOC估算模型的重要因子，因高程的加入仅略微提高了EN模型的R2和RPIQ，及PLS模型的R2，而RF模型精度却未得到提升。该结论与部分研究结果不一致[6, 10-11]，可能是因为研究区地形起伏不大(29 ~ 71m)，该因子无法精准描述SOC的空间异质性。同时，居民点距离也不能提高RF模型和EN模型精度，仅对PLS模型的RPIQ和MAPE指标有相应的微弱提升，可能与人类活动对土壤的随机性干扰有关。
3.3 误差分析SOC估算模型的R2大多小于0.4[7]。本研究区为小尺度的平原区，各类因子空间异质性较低，模型R2达0.63，高于现有部分研究结果[7, 21]，处于中上等水平，但仍低于个别研究[8, 29]，可能误差源为：①本文对气象、土壤及地形因子数据进行了空间尺度的向上重采样，该操作会因尺度变换而引入误差；②SOC与各类因子关系复杂，本文参与模型构建的仅是各因子中与SOC呈(极)显著相关的变量，并不能全部解释SOC的空间变异。
本文提出了一种利用Sentinel-2卫星影像、气象和土壤因子快速估算SOC的技术方法，揭示了平原区耕作层SOC估算中的最佳因子及关键变量，不仅为提高SOC估算精度提供了理论依据，而且为因地制宜增强农业综合生产力提供了方法支撑。未来应进一步探究不同尺度因子及多时相卫星遥感数据对SOC估算精度的影响。
4 结论以河南省滑县为研究区，基于SOC样本数据，融合R、I、M、S、D及H类因子数据，探究估算SOC的最佳模型、最佳因子、关键变量，结果显示：①各类因子中均有变量与SOC呈(极)显著相关；②不同因子组合下，RF模型在精度和空间异质性描述方面均优于EN和PLS模型；③RF模型在R、I、M和S最佳因子的组合下，表现出了最高估算精度，R2为0.63，RPIQ为2.75，MAPE为5.86，其中，B12、潜在蒸散发、容重和NDSI的累积贡献率达69.63%，成为SOC估算的关键变量；④RF模型估算结果显示，研究区SOC含量呈东北高、西南低的空间分布趋势，变动范围为6.15 ~ 11.08 g/kg，表现出弱中等变异性，平均值为8.16 g/kg，含量相对较低，低于全国平均值(22.28 g/kg)。
