快速、准确地测定植物样品中Cd及其他重金属元素含量，对于评估土壤污染程度、探究植物对重金属的吸收积累机制和保障农产品安全等具有重要意义^[1]。X射线荧光光谱(XRF)分析技术是通过建立光谱特征与元素含量之间的定量关系模型来测定未知样品元素组成及含量的分析方法^[2]。因其具有快速、无损、多元素同时检测等突出优点，正日益成为一项重要的分析手段^[3-5]。

早在20世纪70年代，研究者就开始利用能量色散X射线荧光光谱(EDXRF)对植物材料中的重金属元素进行定量分析。如Florkowski等^[6]首次将EDXRF技术应用于苔藓样品中重金属元素的测定，并采用干燥压片法制样，为后续研究奠定了基础。此后，该技术在植物样品分析中的应用越来越广泛。Boman等^[7]利用EDXRF分析了针叶植物样品，发现异常树木中Ca和Zn的含量显著低于健康树木；Xie等^[8]借助EDXRF技术对茶叶进行了多元素分析，检测了Fe、Ni、Cu、Zn等15种元素；Chuparina等^[9-11]探讨了EDXRF用于各类植物样品分析的可行性，在此基础上，研究了植物体内的化学元素组成。除粮食作物和蔬菜^[12-13]外，EDXRF也广泛应用于药材和茶叶中微量元素的测定^[14-15]。随着XRF技术在植物样品分析中取得显著进展，高精度X射线荧光光谱法作为一种改进的EDXRF技术，通过采用单色光聚焦激发技术，能够有效降低背景噪声，提高检测灵敏度和准确性^[16]。

尽管EDXRF可直接分析植物样品，但均质化处理是获得可靠定量结果的关键。样品制备是EDXRF分析中的重要环节，其制样条件(如粒径、厚度、压片压力等)因植物基体不同而异，并显著影响测定结果的准确性和重复性^[17]。植物不同器官(根、茎、叶)及组织(表皮、维管束)中元素富集能力差异显著，元素在植物体内的分布不均与基体异质性进一步加剧了测量偏差^[18]。此外，淀粉类、油脂类、纤维素类等不同基体的元素组成差异也会在检测中引入变异^[19]。在制样过程中，通常认为样品粒径越小，越有利于样品充分混匀，提升均匀度，并减轻基体效应。然而，样品粒径过小也可能导致压片时出现分层或结块，降低样品的均匀性。因此，在实际操作中需权衡样品粒径和制样工艺，以确保样品均一性与测定结果准确性^[20]。植物样品中残留的空气，也会干扰XRF检测效果^[21]，而样品紧实度变化可能会引起X射线信号波动，并显著增加检测误差^[22]。X射线荧光本身具有一定的能量，样品对X射线会发生一定程度的吸收和散射作用。在样品杯固定情况下，样品质量过大或过小均会影响探测器的检测^[23-25]，即制样厚度不同也会带来检测的差异。此外，EDXRF在测定时信号采集的时间长短直接影响荧光信号的强度和稳定性，当检测时间达到一定阈值后，仪器精确度与检测时间存在平衡关系^[26-27]。因此，系统研究不同制样条件对EDXRF测定植物样品中重金属元素的影响，对于优化分析方法和提高测定结果的可靠性具有重要意义。

基于以上，本研究选取3类代表性植物样品作为试验材料，包括小麦籽粒(淀粉类粮食作物)、大豆籽粒(油料作物)和伴矿景天植株(纤维类重金属超积累植物)，三者在重金属吸收和积累特性上差异显著，能够为研究提供多样化的基体类型。通过系统优化样品粒径、压片压力、制样厚度及测定时间等制样条件，本研究旨在探明EDXRF测定植物样品中重金属元素的最佳制样参数，并评估该方法在实际应用中的可行性和准确性。

1 材料与方法 1.1 植物样品选择与处理

选取3类代表性植物(包括小麦籽粒、大豆籽粒和伴矿景天植株)样品及国家标准物质GBW08503c小麦粉作为试验材料。其中，小麦籽粒采自安徽省铜陵市义安区某铜矿下游农田，大豆籽粒采自湖南省永州市零陵区，伴矿景天植株采自广东省韶关市仁化县某冶炼厂周边试验地。

将采集的植物样品用自来水洗净，再用去离子水漂洗3遍，放入信封，置于烘箱105 ℃杀青30 min，80 ℃烘至恒重，使用高速粉碎机(刀头和腔体不含有待测元素)或玛瑙研钵粉碎制样(20、60、80、100和200目)。每种植物样在采集并使用传统实验室方法消化及测定Cd、Pb、Zn、Cr、Ni、Cu元素全量(伴矿景天样品只测定Cd、Zn元素全量)后，选取3个不同Cd含量梯度植物样作为供试样品(表 1)。传统实验室方法参考GB 5009.15—2023^[28]，EDXRF法参考DB 32/T 4843—2024^[29]，试验同时进行质量控制。

1.2 试验仪器

EDXRF法测定植物样品中重金属元素试验仪器为苏州佳谱科技有限公司研制的单波长激发高精度能量色散X射线荧光光谱仪(型号为Emax700)，配置Z-spec公司研发的高性能X射线光管和Amptek公司Fast SDD探测器(分辨率125 eV)，具备最高激发电压50 kV和最大工作电流1 mA性能。该设备可以应用植物分析校准曲线进行精确定量。

1.3 工作曲线建立

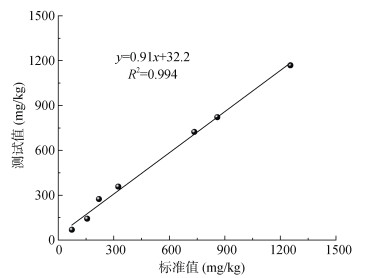

因待测样品重金属含量的线性范围宽，为建立定量分析校准曲线，选取国家标准物质花粉GBW10026、三七GBW10319、茶树叶GBW08513、杨树叶GBW07604、甘草RMY-B002a、黄芪GBW10028、绿茶GBW10052、四川大米GBW10044、人参GBW10027以及灌木枝叶GBW07602作为常规植物样，建立校准曲线。以样品中已知的重金属Cd含量作为横坐标，以EDXRF法测得的Cd含量作为纵坐标，绘制Cd校准曲线(图 1)。同时，选用6个经实验室传统方法定量的伴矿景天样品，类似地建立超积累植物的Cd校准曲线(图 2)。校准曲线结果表明，试验仪器分别在常规植物样品Cd含量0.05~0.4 mg/kg范围内和伴矿景天样品Cd含量73.8~1 254 mg/kg范围内表现出测试值与标准值呈良好的线性关系，该校准曲线可作为后续EDXRF法测试定量植物样品Cd含量的依据。植物样品中其余重金属元素(Pb、Cr、Ni、Cu、Zn)采用仪器中的内置曲线，通过基本参数法进行定性及半定量分析。

1.4 测定条件优化试验

选取同一植物样品，经前处理后分别进行样品粒径、压片压力、制样厚度及测定时间的单因素试验，每个因素设置5个梯度。试验方案如表 2所示。

样品粒径试验：固定其他因素(压片压力为2 MPa、测定时间为200 s、制样厚度为7.5 mm)，分别使用20、60、80、100、200目的样品进行测试。

压片压力试验：固定其他因素(粒径为100目、测定时间为200 s、制样厚度为7.5 mm)，分别在1、2、3、4、5 MPa的压力下压片30 s进行制样并测试。

制样厚度试验：固定其他因素(粒径为100目、压片压力为2 MPa、测定时间为200 s)，分别用2.5、5.0、7.5、10.0和12.5 mm的制样厚度进行测试。

测定时间试验：固定其他因素(粒径为100目、压片压力为2 MPa、制样厚度为7.5 mm)，分别在60、100、200、300、600 s的测定时间下进行测试。

每组试验进行3次重复，取平均值，并分析样品测试精密度，且同批次样品均一次性测定完毕，避免因仪器误差导致测定值的偏差增大。测定完毕后，将Cd、Pb、Cr、Ni、Cu、Zn六种重金属元素数据导出，分别分析Cd的相对误差及相对标准偏差和其余元素的相对标准偏差。

1.5 测定方法检出限确定

参考HJ 168—2020^[30]附录A中对于测定方法检出限的相关规定，使用重复测定法计算方法检出限。选取国家标准物质GBW08503c小麦粉作为测定样品，使用最佳条件进行制样及测定，连续测定21次Cd元素含量，计算方法检出限。计算公式为：MDL = t (n−1, 0.99) ×S。式中：n为样品的平行测试次数；S为n次测试结果的标准偏差；t为自由度n−1、置信度99% 时的t分布值(单侧)。

2 结果与讨论 2.1 均一性对植物样品重金属元素全量测定的影响

EDXRF法作为一种表面分析技术，检测深度有限，因此样品表面均一性对测定结果影响显著。样品的均一性直接关系到测定结果的代表性和可靠性；若颗粒大小不一或组分分布不均，可能导致测定偏差，对低含量元素的影响尤为明显^[31]。

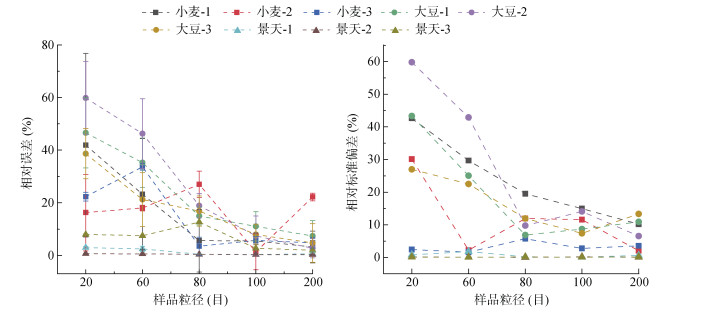

随着植物样品粒径从20目减小至200目，小麦和大豆样品中Cd含量测定的相对误差与相对标准偏差均显著下降(图 3)。伴矿景天因本身Cd含量远高于仪器检出限，误差变化较小，但也随样品粒径减小呈降低趋势。3种样品的整体平均相对误差分别从20目时的26.80%、48.40% 和3.86%，下降至100目时的4.17%、4.94% 和0.93%。样品粒径较大时，大豆样品的测定误差与波动尤为显著，20目时相对误差高达约60%，而相同Cd含量的小麦样品则低于20%。这可能与大豆颗粒相较于小麦颗粒更为坚硬且形状不规则有关，在粗粒径下易形成空隙或堆积不均，压片时密度分布不一致，导致X射线穿透深度与荧光信号不均匀，影响检测准确性^[20]。

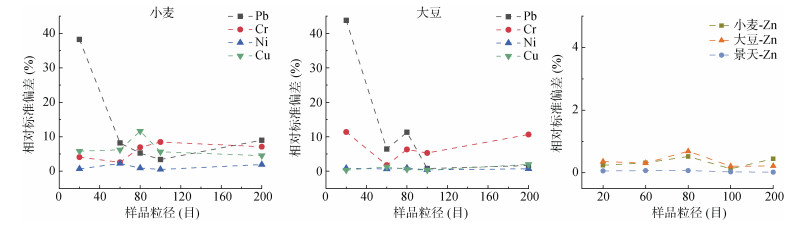

EDXRF对Cr、Ni、Cu、Zn元素的检测精密度均能保持90% 以上(图 4)，而低含量元素如Pb，在粗粒径下精密度明显下降，其中，20目时小麦与大豆样品中Pb的相对标准偏差均高于35%，随粒径减小则显著改善。在实际试验操作中，过筛目数越高，样品前处理越复杂，且可能引起挥发性元素损失。综合考虑，过100目筛的植物样品已具备良好的均一性，各元素检测相对标准偏差均低于20%，因此推荐100目作为植物样品制备的最佳粒径条件。

2.2 紧实度对植物样品重金属元素全量测定的影响

EDXRF法测定植物样品时，检测准确性也受紧实度影响。压片紧实度不足会导致片剂松散、密度不均，引起X射线信号波动，对低含量元素的测定误差尤为明显^[22]。

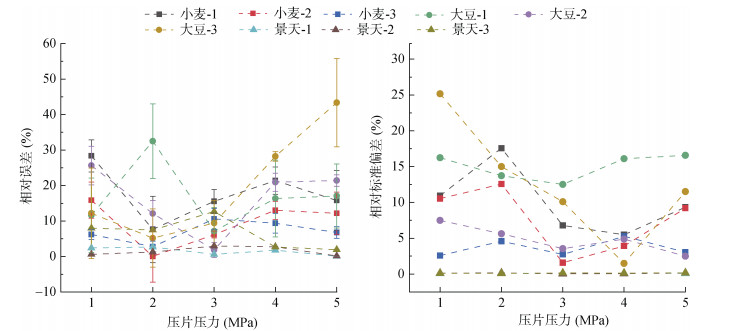

如图 5所示，随压片压力从1 MPa增至5 MPa，小麦与大豆样品中Cd含量测定的相对误差和相对标准偏差均先降后升；而伴矿景天因以纤维素为主要基体，对压力抗性较大，未呈现明显变化趋势。具体而言，小麦样品Cd含量测定的平均相对误差在压片压力2 MPa时最低，为3.46%；大豆样品则在压片压力3 MPa时最低，为6.14%；伴矿景天低Cd含量样品测定无明显变化趋势，但景天-3样品的测定误差随压片压力增加逐渐降低，在压片压力5 MPa时达最低值0.72%。这可能是压片压力增大会提升样品紧实度，改善样品密度与均匀性，从而降低信号波动，提高检测准确性。但压力过高可能改变X射线在样品中的吸收与散射行为，导致信号强度降低或不稳定。

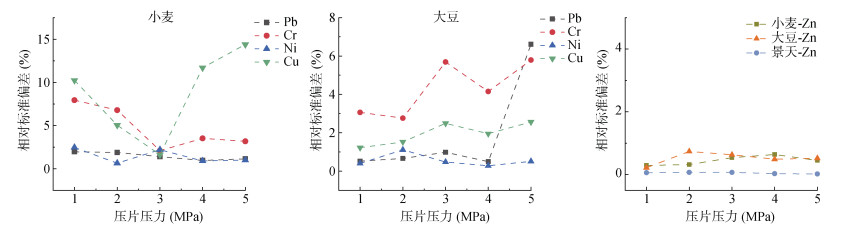

结合图 5和图 6可知，除低压片压下低Cd含量小麦、大豆样品外，其余样品各重金属元素的相对标准偏差均低于10%，符合DB 32/T 4843—2024^[29]中的植物方法检测要求。需注意的是，过高压片压力虽可进一步提高紧实度，但也可能导致颗粒破碎，如在大豆样品中，过高的压片压力会导致油脂的溢出，反而影响样品的均一性和荧光信号，导致大豆-3样品在压片压力5 MPa时相对误差高达43.40%。因此，在EDXRF法测定植物样品重金属元素时，针对不同植物基体应选择适宜的压片压力，建议小麦等淀粉类样品选用2 MPa，大豆等油料类样品选用3 MPa，伴矿景天植株等纤维类样品则选用4 MPa。

2.3 制样厚度对植物样品重金属元素全量测定的影响

植物样品的制样厚度对EDXRF法元素全量测定有显著影响。制样厚度直接影响X射线的穿透深度和信号强度，进而影响检测的准确性^[23]。样品厚度不足，可能导致样品代表性不够，测定结果出现偏差；样品厚度过大，则易引起X射线信号过度衰减，同样会降低检测准确度。制样厚度还与“无限厚度”这一概念紧密相关。所谓“无限厚度”，是指当制样厚度达到某一临界值时，X射线信号强度不再随厚度增加而发生明显变化，此时样品足以产生稳定的荧光信号^[24-25]。不同元素及其对应X射线的能量范围，其无限厚度有所不同。因此，在制样过程中需根据目标元素的特性选择合适的制样厚度，以确保测定结果的可靠性。

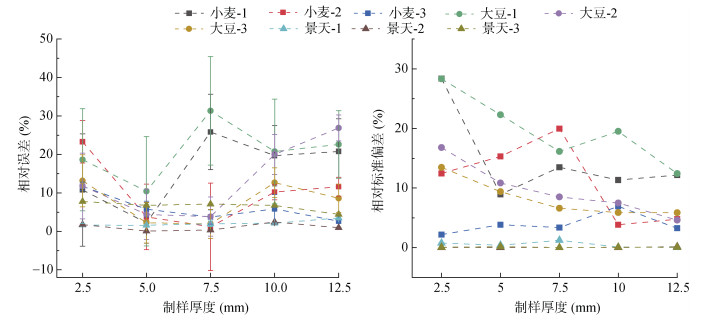

如图 7所示，随着制样厚度的增加，小麦和大豆样品中Cd含量测定的相对误差均呈现先降低后增高的趋势。在制样厚度为5 mm时，不同样品中Cd含量测定的平均相对误差达到最低，分别为3.91% 和5.69%；而相对标准偏差则总体呈逐步降低的趋势，在制样厚度为10 mm时接近最低。对于低Cd含量样品，如小麦-1和大豆-1，在制样厚度为5 mm时，其Cd含量测定的平均相对误差最低；而当厚度增至7.5 mm时，相对误差显著上升。这可能是因为样品中Cd含量较低，导致其荧光信号强度不足。在低Cd含量情况下，增加制样厚度会使有用信号更易被背景噪声掩盖。此外，X射线在较厚样品中的穿透深度有限，信号衰减和散射效应明显增强，从而进一步放大了检测误差。

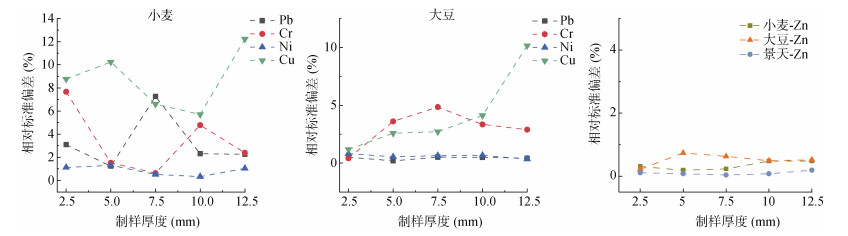

对于Cd超积累植物伴矿景天，制样厚度对其Cd含量测试精密度影响不显著，这可能是由于其Cd含量远高于小麦和大豆样品，即使在2.5 mm较薄厚度下仍能产生足够强的荧光信号，且Cd在样品中分布均匀，有助于减小基体效应和信号波动。其余元素如Pb、Cr、Ni、Cu、Zn等，其测定的相对标准偏差也基本不受制样厚度影响，大多保持在10% 以内(图 8)，这可能与其在植物样中含量较高，导致信号强度较大有关。综上，在EDXRF法测定植物样品重金属元素时，建议小麦和大豆样品采用5 mm制样厚度以平衡信号与误差，而伴矿景天样仅需制样厚度2.5 mm即可达到最佳检测效果，在保证结果准确的同时也可节省样品用量，提升检测效率。

2.4 测定时间对植物样品重金属元素全量测定的影响

采用EDXRF法测定植物样品时，检测准确性与仪器测定时间密切相关。测定时间的长短直接影响荧光信号的强度与稳定性：时间过短可能导致信号采集不足，尤其对低含量元素，其信号易被背景噪声掩盖，从而增大误差；时间过长则可能因仪器漂移而影响结果准确性^[32]。

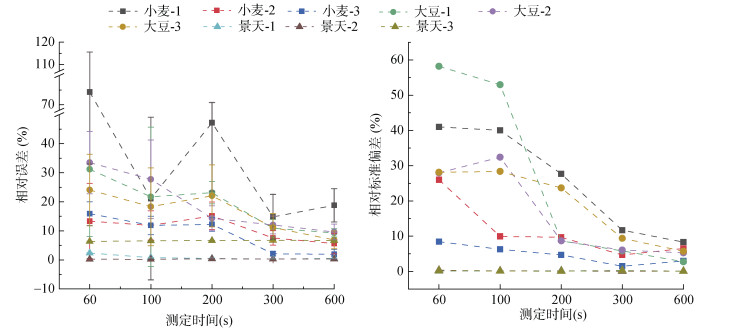

如图 9所示，随着测定时间增加，小麦和大豆样品中Cd含量测定的相对误差与相对标准偏差均显著下降，平均相对标准偏差分别从测定时间60 s时的34.50% 和29.90% 下降至测定时间600 s时的8.77% 和8.60%。对低Cd含量样品(如小麦-1)，这一变化更为明显，其测定相对误差从79.0%下降至14.8%。这可能是由于低Cd含量样品中Cd信号较弱，短时间(60 s)信号采集不足，导致误差较大；而测定时间延长至600 s，可显著增加信号累积，提高信噪比，从而提升检测稳定性与准确性。此外，较长测定时间也有助于降低仪器波动和背景噪声引起的随机误差，进一步提高测定精密度。伴矿景天样品在不同测定时间下结果高度一致，Cd含量测定的相对误差和相对标准偏差均低于10%。这表明由于其Cd含量较高，即便在较短测定时间(60 s)下也能产生足够信号，满足检测要求。该现象可能与其作为超积累植物的特性有关，即Cd分布均匀、含量高，信号采集效率显著优于小麦和大豆样品。

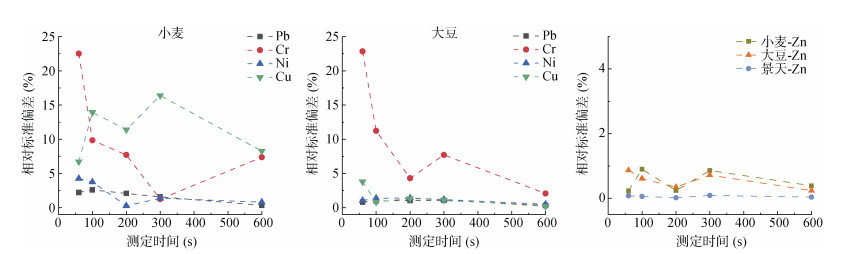

从精密度角度分析(图 9、图 10)，当测定时间为60~200 s时，小麦和大豆中Cd与Cr的结果较为分散，说明信号采集不足导致波动较大；而当测定时间≥300 s后，各植物样品中多种金属元素的检测精密度均维持在良好的范围内。这进一步证实，测定时间对EDXRF法检测结果具有重要影响，较长的测定时间可通过增强信号累积，减少随机误差，从而提高测定结果的重复性与可靠性。因此，在优化EDXRF法测定时间时，应综合考虑样品特性、元素浓度及检测精度要求。对于小麦和大豆样品，建议测定时间不少于300 s，以确保检测准确度与精密度，若对数据精度要求更高，可选择600 s；而对于伴矿景天样品，由于Cd含量高且分布均匀，测定时间不少于60 s即可满足检测需求。

2.5 优化方法的验证

选择上述优化的测试条件(样品粒径100目、制样厚度5 mm、压片压力2 MPa、测定时间300 s)对小麦样国家标准物质GBW08503c (Cd的参考标准值为0.211 mg/kg±0.014 mg/kg) 进行测定。结果表明，采用优化方法后，21次重复测定Cd含量的测试均值为0.20 mg/kg，标准偏差为0.03 mg/kg，回收率为80.9%~119.0%。参考HJ 168—2020^[30]方法，取t_(20，0.99)值为2.528，计算得到优化的EDXRF法对小麦样品中Cd的检出限为0.08 mg/kg，满足GB 2762—2022《食品安全国家标准食品中污染物限量》^[33]中所要求的食品中Cd元素最低限值，表明优化方法符合检测要求。

3 结论

EDXRF法测定植物样品重金属元素时，样品粒径的减小显著提高了样品的均一性和检测的精密度，过100目筛的样品可满足检测需求；不同植物样品的最佳压片压力存在差异，小麦样品在2 MPa、大豆样品在3 MPa、伴矿景天样品在4 MPa时，检测结果的相对误差和相对标准偏差最小；对于制样厚度，5 mm的厚度对小麦和大豆样品最为适宜，而伴矿景天样品仅需2.5 mm厚度即可满足检测需求；在测定时间的选择上，300 s以上的测定时间能够显著提高低Cd含量样品(小麦和大豆)的检测精度，与60 s测定时间相比，测定的平均相对误差从30.1% 显著降至9.7%，而伴矿景天样品在60 s测定时间下即可获得稳定的检测结果。
