分形(fractal)是指事物局部与整体具有自相似的特征[1–2]。分形理论由曼得尔布罗特(Mandelbrot)于20世纪60至70年代提出[3]，可以用于描述复杂系统的非线性结构形态。土地利用系统具有典型的非线性动力特征[4]，其结构具有高度的多维性和近似的或者统计意义上的分形特征[5–8]，用分形理论对土地利用系统进行探讨具有较强的理论价值[5]。
国外在土地利用分形特征研究方面早有报道，Batty和Longley[9]及Cola[10]利用分形理论系统研究了城市区域内土地利用类型的分形特征。Torbick等[11]基于分形理论，评价了城市化对土地利用变化的影响，解释了土地利用变化的预测模型。国内较多学者在研究土地利用结构方面，主要分析了土地利用的分形维数值、分形研究方法、土地的分形模型等。陆彩红和安如[6]通过解译徐州市矿区1990年、2000年、2010年3期TM影像，在分析3个时期土地利用数量变化的基础上，研究了分形维数与稳定性指数的动态变化特征，从不同地类空间形态的变化上定量探讨了徐州矿区20 a土地利用的演变，结果表明，在城市化驱动下，经济发展、城市扩张、生态保护是区域土地利用分形特征与结构稳定变化的主要驱动因素。卢德彬等[7]研究发现，土地利用类型的分形维数值和稳定性指数值的大小可以较好地表征土地利用空间结构的特征。瓦哈甫·哈力克等[8]探讨了且末绿洲土地利用类型结构的分形维数和复杂性、稳定性的关系，揭示了土地利用变化的内部机制。吴涟敏和廖善刚[2]以闽侯县1994年、2004年和2015年3期遥感影像为数据源，在RS、GIS和统计分析工具的支持下，基于分形理论分析了土地利用类型的复杂度与稳定度及其空间格局变化，从而阐述了不同土地利用类型的空间分布规律。总体上，在地理学领域内，分形理论应用广泛，为土地利用空间形态结构的研究提供了有力的理论支撑[12]。
由于时空环境的演变往往造成同一土地利用类型空间形态存在较大差异，因而土地利用图斑的形态、数量、空间位置等都蕴含了丰富的时空演变信息[13–15]。土地利用图斑数量、形状、面积及其构成等决定了土地利用的复杂性和稳定性，而这种复杂性和稳定性受到人为因素的强烈影响，通过对土地利用空间格局演变的研究，可以为政府协调水土开发、区域土地合理利用以及优化土地利用结构提供支持。目前，利用分形理论对土地利用类型的稳定性、土地利用结构的动态变化和土地利用的空间占据程度等方面有一定的研究，然而从流域角度探讨土地利用的分形特征时空变化规律鲜有报道。因此，本研究以沱江流域为例，应用GIS技术及分形理论，定量分析研究区土地利用空间结构复杂性、稳定性以及空间分布规律，以丰富、发展、完善、补充我国流域土地利用结构评价的理论机制，为研究区土地资源的优化配置提供一定的理论指导。
1 研究区概况沱江流域位于四川省中部，流域范围涉及德阳市、成都市、简阳市、资阳市、内江市、自贡市、泸州市等大中城市所辖部分行政区(图 1)，流域面积3.86万km2，沱江流域区位示意图见图 1。流域内大、中型工厂超过千余座，是四川省工业集中之地，人口密度之高冠于其他各河。该流域地处四川省的腹心地带，对全省社会经济发展起重要的作用。
|
图 1 沱江流域区位示意图 Fig. 1 Location diagram of Tuojiang River Basin |
沱江流域涉及县市众多，为便于研究分析，若市、县、区仅部分行政辖区位于沱江流域范围内，也纳入研究区；基于此，分别在沱江流域的上、中、下游选取成都、德阳、内江、自贡、泸州市相关38个市县区作为研究单元，确定研究区范围，具体见图 1。
2.2 数据来源本研究选取的2000年、2020年沱江流域Landsat-MSS、Landsat 8遥感影数据源自地理空间数据云平台(http://www.gscloud.cn/)。遥感影像采用ENVI5.1软件进行监督分类解译[16]，土地利用分类标准参照中科院土地利用覆被变化(LUCC)分类体系[17]进行，共计划分耕地、林地、草地、水域、城乡建设用地和未利用地6个类型(表 1)，2期土地利用现状图如图 2所示。经混淆矩阵法精度验证，2期影像图分类精度均大于0.85，满足研究需要。
|
表 1 土地利用分类标准[17] Table 1 Land use classification standards |
|
图 2 沱江流域2000年、2020年土地利用现状图 Fig. 2 Land use patterns of Tuojiang River Basin in 2000 and 2020 |
基于GIS技术，首先将2期土地利用数据中相同类型的土地利用进行融合，然后利用Intersect命令将2期数据进行叠加，获得新的交集图层，在交集图层中建立面积字段并计算面积，利用表转Excel工具，将交集图层中属性表转成Excel表并打开插入数据透视表，将2000年的土地利用类型数据设置为行，2020年的土地利用类型数据设置为列，即得到土地利用转移矩阵表。同时，基于GIS技术，在交集图层中新建一个转换字段，用字段计算器输入公式[2000land]+ “–”+[2020land]，并计算转换字段，计算结果为不同土地利用之间的转化情况；利用转换字段制图，即可得到不同土地利用类型在空间上的相互转化图。
2.4 分形维数计算目前分形维数和稳定性指数计算方法相对成熟，本研究采用参考文献[16]中的方法计算土地利用类型的分维数和稳定性指数。
3 结果与分析 3.1 土地利用现状及转移基于GIS技术，构建沱江流域2000年、2020年土地利用空间数据库，并计算土地利用转移矩阵(表 2)和输出土地利用转移图(图 3)。
|
|

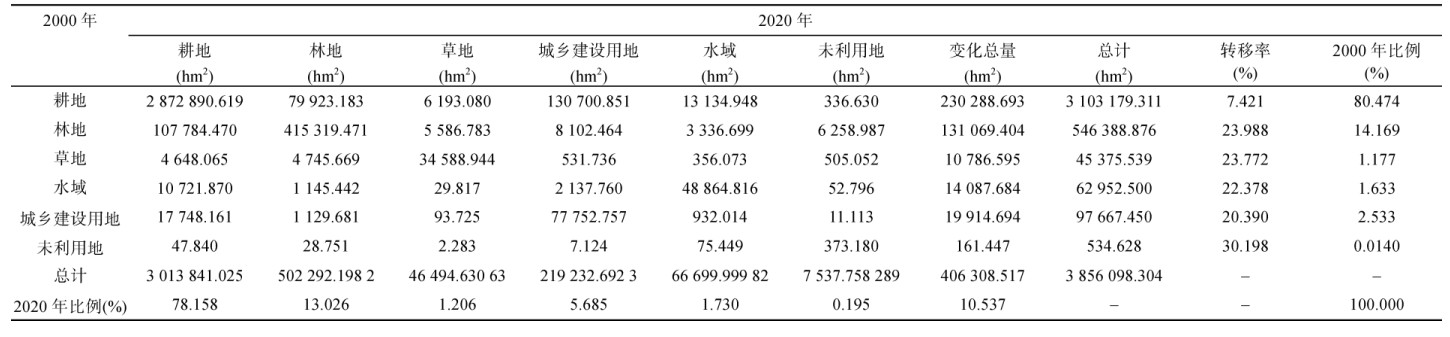

表 2 2000—2020年土地利用转移矩阵 Table 2 Land use transfer matrix from 2000 to 2020 |
|
图 3 2010—2020年土地利用类型转移图 Fig. 3 Transfer map of land use types from 2010 to 2020 |
由表 2可知，沱江流域2000年和2020年的土地利用类型以耕地和林地为主，占研究区总面积的90%以上。各用地类型按面积大小依次为耕地 > 林地 > 城乡建设用地 > 水域 > 草地 > 未利用地。2000—2020年间，沱江流域各类用地面积变化总量依次为耕地 > 林地 > 城乡建设用地 > 水域 > 草地 > 未利用地；其中，耕地、林地面积减少，其他土地利用类型面积增加；耕地面积减少最多，为89 338.286 hm2；城乡建设用地增加最多，为121 565.242 3 hm2。由此说明耕地、林地和城乡建设用地受到了人为活动的强烈干扰。
结合表 2和图 3分析可知，20年间，受到人为因素的影响，沱江流域不同土地利用类型之间相互转化，转移率大小表现为未利用地 > 林地 > 草地 > 水域 > 城乡建设用地 > 耕地。2000年和2020年未利用地占流域面积本身很少，2020年增加的面积主要来自于林地，达到6 258.987 hm2。从空间分布来看，转移自林地的未利用地主要为灌木林和部分人工林，且绝大部分分布在沱江流域上游的绵竹市、什邡市、彭州市和都江堰市。
2000年林地面积占流域面积14.169%，2020年减少的面积主要转化为耕地、城乡建设用地和未利用地，面积分别为107 784.470、8 102.464、6 258.987 hm2。从空间分布来看，转移自林地的耕地主要为沱江中上游的疏林地和下游的人工林地，每个县市均有转移；转移自林地的城乡建设用地主要为沱江上游的新都区、青白江区、龙泉驿区、金堂县的疏林地和下游沿滩区、自流井区、大安区、贡井区的有林地，其他区域零星转化；转移自林地的未利用地主要分布于沱江流域上游的绵竹市、什邡市、彭州市和都江堰市的灌木林和部分人工林。
2000年草地面积占流域面积1.177%，2020年增加的面积主要来自于耕地和林地，面积分别为6 193.080、5 586.783 hm2。从空间分布来看，转移自耕地的草地主要为零星分布于沱江流域中上游的旱地；转移自林地的草地主要为分布于沱江流域上游的绵竹市、什邡市、彭州市和都江堰市的灌木林。
2000年水域面积占流域面积1.633%，2020年增加的面积主要来自于耕地和林地，面积分别为13 134.948、3 336.699 hm2。从空间分布来看，转移自耕地和林地的水域均零星分布于全流域，多为旱地和疏林地。
2000年城乡建设用地面积占流域面积2.533%，2020年增加的面积主要来自于耕地和林地，面积分别为130 700.851、8 102.464 hm2。从空间分布来看，转移自耕地的城乡建设用地主要集中分布于各大城市周围的水田；转移自林地的城乡建设用地主要集中分布于沱江流域上游新都区、青白江区、龙泉驿区、金堂县的疏林地和中下游大安区、贡井区、沿滩区的人工林地。
2000年耕地面积占流域面积80.474%，2020年减少的面积主要转化为城乡建设用地、林地和水域，面积分别为130 700.851、79 923.183、13 134.948 hm2。从空间分布来看，转移自耕地的林地在全流域均有分布；转移自耕地的水域多为旱地，零星分布于全流域。
总体来看，20年间，流域内不同土地利用类型之间存在相互转化的过程。耕地的转移率虽然最小，但是面积变化却是最大，主要转化为城乡建设用地；林地面积在整个沱江流域中排第二，转移率也排第二，且主要转化为耕地和城乡建设用地；未利用地面积虽少，但转移率却排第一，主要是林地退化成未利用地。可见，流域内土地利用主要的转化特点是耕地和林地大面积减少，而城乡建设用地迅速扩张，人为活动强烈扰动土地利用类型的转变。这一结论与龙杰[18]的研究结果相一致。
3.2 不同土地利用类型的分形特征基于GIS技术，以2000年、2020年的土地利用数据为基础，计算得到不同土地利用类型的面积、周长，并根据分形模型，计算分形维数值(表 3)。由表 3可知，各地类斑块面积与斑块周长的双对数回归方程拟合效果均较好，R2均在0.895以上，说明不同的土地利用类型均有分形特征，应用分形理论评价土地利用结构的复杂性和稳定性是具有可行性的。
|
|
表 3 2000年、2020年不同土地利用类型分形维数 Table 3 Fractal dimensions under different land use types in 2000 and 2020 |
分形维数值的变化反映出土地利用变化的趋势，其值越大，空间镶嵌结构越复杂，反之空间结构越简单[19-20]。由表 3可知，2000年内江市整体城市土地利用类型分形维数值为1.351，2020年为1.503。总体上，研究区土地利用的分形维数呈现变大的趋势，空间镶嵌结构趋于复杂化。
从表 3还可以看出，2000年沱江流域不同土地利用类型分形维数值的大小排序为：水域 > 未利用地 > 耕地 > 林地 > 草地 > 城乡建设用地。水域分形维数值接近1.5，表示其空间镶嵌结构非常复杂，空间结构最不稳定；未利用地、耕地、林地、草地分形维数值在1.35左右，它们的空间镶嵌结构相对复杂；城乡建设用地分形维数值最小，表明空间上的镶嵌结构比较简单。2020年沱江流域不同土地利用类型分形维数值的大小排序为：水域 > 耕地 > 林地 > 草地 > 未利用地 > 城乡建设用地，可见，在2020年内沱江流域土地利用结构中，仍以水域空间镶嵌结构最为复杂，除未利用地外，其他土地利用类型的分形维数值均增大，空间镶嵌结构更加复杂化。
3.3 不同土地利用类型的面积、斑块数量与分维数之间的关系由表 4可以发现，2000—2020年，沱江流域耕地斑块数减少且变化较大，斑块面积减少最多，平均斑块面积增加，分形维数在变大且2020年其值接近于临界值1.5，说明耕地的空间镶嵌结构趋于复杂化且很不稳定。林地的斑块数增加，斑块面积和平均斑块面积均在减少，分形维数变大，说明林地空间分布趋于复杂化。草地的斑块数、斑块面积增加，平均斑块面积减少，分形维数增大，说明草地的空间分布趋于复杂化。水域的斑块数减少，斑块面积和平均斑块面积增加，分形维数变大且最大，说明水域的空间分布趋于复杂化。城乡建设用地的斑块数、斑块面积、平均斑块面积均增加，分形维数变大，说明该用地空间分布趋于复杂化。未利用地的斑块数、斑块面积、平均斑块面积均增加且幅度最大，分形维数未发生变化，说明该用地空间结构稳定；分形维数不变的原因是未利用地面积占比太少，空间分布主要集中于流域上游，复杂化程度低。
|
|
表 4 不同土地利用类型斑块面积、数量与分形维数 Table 4 Patch areas, quantities and fractal dimensions under different land use types |
由以上分析可知，分形维数并不是单一因素的简单叠加和直接反映，而是表征土地利用变化中面积、斑块数量和平均斑块面积等单项指标的综合定量指标，本研究结果与孙栋元等[21]的结论一致。
3.4 不同土地利用类型稳定性指数的时空动态变化根据稳定性指数计算公式，计算得出各土地利用类型的空间结构稳定性指数(图 4)，2000年沱江流域土地利用整体空间结构稳定性指数为0.149，2020年为0.003，说明整个研究区土地利用类型的空间结构稳定性差且趋于不稳定。据图 4，随时间推移，耕地、林地、草地、城乡建设用地稳定性指数均减小，减小的幅度分别达80.137%、52.439%、55.556%、26.957%，说明这几类土地利用类型的空间结构趋于不稳定；水域稳定性指数变大，说明其空间结构趋于稳定；未利用地稳定性指数未发生变化。比较分析2020年6种土地利用空间结构稳定性指数可知，空间结构稳定性最高的是城乡建设用地(0.168)，该土地类型的斑块数量不多，形态结构简单，分形维数最小(表 4)，易受人类活动的影响。实际上，城市建设用地通常形态较规则且集中分布，因而其分形维数较小，结构稳定性较高。结构稳定性指数其次的是未利用地(0.129)，其斑块数量较少，集中分布于沱江流域上游，斑块结构相对比较简单，因而其稳定性较高。草地、林地、水域、耕地结构稳定性指数分别为0.084、0.078、0.072、0.029，接近0，土地利用结构极不稳定。这是因为草地主要零星分布于沱江流域的中上游，分布不规则，且斑块数量增加，同时受到土地利用转化的影响，稳定性指数也不高；林地虽然面积大但在减少，而斑块数在增加，主要转变成耕地和城乡建设用地，受人为影响很大，结构复杂化，因此稳定性不高；水域稳定性指数略有增加，但斑块数减少，斑块面积和平均斑块面积增加，主要沿各江河零星分布于全流域，形态不规则，因此稳定性不高；耕地面积最大但减少数量最多，主要转变成城乡建设用地和林地，且在全流域广泛分布，形态不规则，受人为影响很大，结构复杂化，因此稳定性差。
|

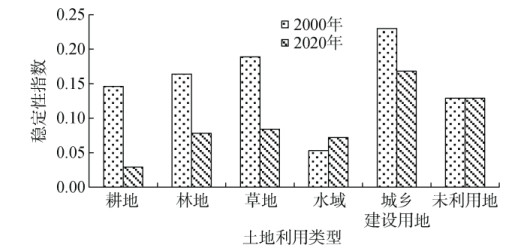

图 4 不同土地利用空间结构稳定性指数 Fig. 4 Stability indexes of spatial structure under different land uses |
土地利用在时空维度上受自然、社会经济因素的影响，具有分形特征，分形理论对揭示土地利用的复杂性和稳定性是一种很好的方法。基于GIS软件和分形理论，对沱江流域2000年和2020年土地利用结构进行动态评价，得到以下结论：
1) 沱江流域2000年和2020年的土地利用类型以耕地和林地为主，占研究区总面积的90% 以上。各用地类型按面积大小依次为耕地 > 林地 > 城乡建设用地 > 水域 > 草地 > 未利用地。20年间耕地、林地面积减少，其他土地利用类型面积增加；城乡建设用地增加幅度最大，说明流域内用地类型受到了人为活动的强烈干扰。根据土地利用转移矩阵，20年间，流域内不同土地利用类型之间存在相互转化的过程，土地主要的转化特点是耕地和林地大面积减少，而城乡建设用地迅速扩张，这进一步说明了人为活动对流域土地利用类型的改变具有强烈的扰动作用。
2) 从时间角度来看，沱江流域2期土地利用的总分形维数分别为1.351、1.503，上升趋近于临界值1.5，说明总体上流域土地空间镶嵌结构更加复杂化，稳定性变差。除未利用地外，耕地、林地、城乡建设用地、水域、草地的分形维数值均变大，表明其空间镶嵌结构的复杂性有所增加。
3) 20年间沱江流域土地利用整体空间结构稳定性指数从0.149下降到0.003，说明整个研究区土地利用类型的空间结构稳定性差且趋于不稳定。受到人为因素的强烈影响，耕地、林地、草地、城乡建设用地稳定性指数剧烈减小，空间结构趋于不稳定；水域稳定性指数变大，空间结构趋于稳定；未利用地稳定性指数未发生变化。
